Конденсатор Thermokey серии «Q» 66.0 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KQ 1263.BD H
- Артикул: KQ 1263.BD H
- Бренд: Thermokey
- Вес кг: 166
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 21
- Площадь теплообмена м2: 181
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х630
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 14 000
- Производительность кВт R404A DT15K EN327: 66,0
- Уровень шума dBA 10м: 42
Описание
Конденсатор Thermokey серии «Q» предназначен для работы в холодильных системах на хладагенте R404A и при расчетной температурной разности 15 K обеспечивает тепловую производительность 66,0 кВт по методике EN 327. Аэродинамическая пропускная способность теплообмена формируется расходом воздуха порядка 14 000 м3/ч, что при использовании двух вентиляторов диаметром 630 мм обеспечивает необходимый тепловой обмен при заданной дельте температуры. Объём трубной системы составляет 21 л, площадь поверхности теплообмена — около 181 м2; уровнем акустической нагрузки при удалении 10 м обозначен 42 dBA. Входной и выходной патрубки имеют условные диаметры 42 и 35 мм соответственно, что определяет особенности присоединения к хладопроводам.

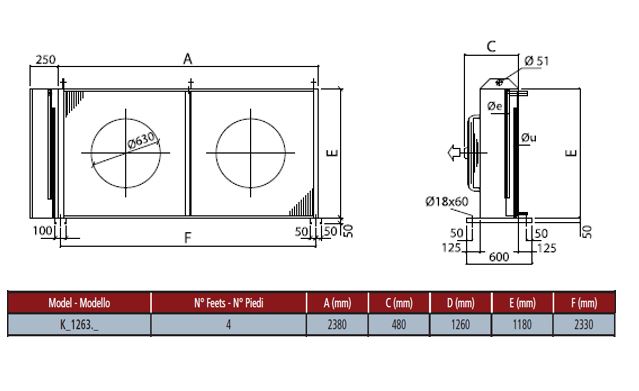

Аппарат выполнен в исполнении с горизонтальным воздушным потоком: воздух проходит через секции теплообменника перпендикулярно оси корпуса, при этом два осевых вентилятора обеспечивают принудительную циркуляцию воздуха. Конструктивно конденсатор рассчитан как выносной агрегат с модульной секционной компоновкой теплообменника в соответствии с требованиями EN 327, что упрощает монтаж и сервисный доступ к основным компонентам. Расположение патрубков и схема воздухообмена ориентированы на внешнюю установку и интеграцию в наружные холодильные контуры.
Корпус и наружные элементы выполнены из оцинкованной стали с порошковой окраской, стойкой к атмосферным осадкам, что обеспечивает базовую антикоррозионную защиту при эксплуатации на открытом воздухе. В составе агрегата применены стандартные для промышленного холодильного оборудования технологии секционного теплообмена и осевого обдува, а проектирование блока соответствует нормам EN 327 по методике измерения эффективности конденсаторов.
Применение конденсатора уместно в выносных холодильных установках торговых и логистических объектов, в системах холодоснабжения пищевого производства и морозильных камер, где требуется производительность порядка 66 кВт при эксплуатации на R404A. Габаритно-коммутационные параметры (патрубки 42/35 мм, горизонтальный поток, присоединение по типовой модульной схеме) позволяют интегрировать агрегат в существующие промышленные холодильные контуры, рассчитанные на указанный хладагент и рабочие условия.
