Конденсатор Thermokey серии «Q» 56.0 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KQ 1263.AD V

Описание

Конденсатор Thermokey серии «Q» рассчитан на работу с хладагентом R404A и по методике EN 327 обеспечивает холодопроизводительность порядка 56 кВт при температурном перепаде ΔT = 15 K; тепловая нагрузка передаётся через теплообменную батарею с площадью теплообмена ≈121 м² и объёмом труб порядка 14 л. Расход воздуха через блок при номинальном режиме составляет около 15 000 м³/ч, что в сочетании с двумя вентиляторными агрегатами диаметров по 630 мм формирует необходимую теплоотдачу; уровень акустического давления на расстоянии 10 м зафиксирован на уровне 42 dBA. Патрубки для подключения в холодильный контур выполнены с типоразмерами вход/выход 35/28 мм.

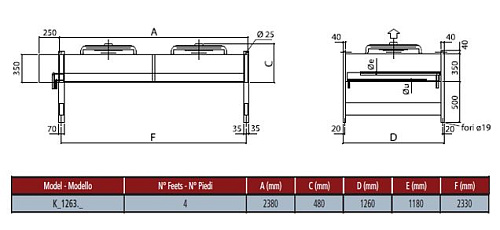

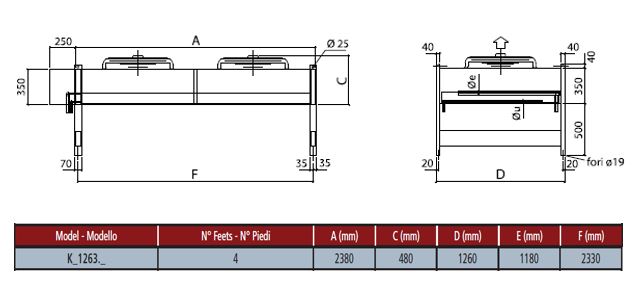

Исполнение агрегата — вертикальный воздушный поток, при котором поток воздуха проходит через теплообменную поверхность в направлении, перпендикулярном опорной плоскости, что определяет компоновку вентиляторов и батареи в одном вертикальном канале. Конденсатор предназначен для выносной установки и рассчитан на подключение к внешней холодильной станции через указанные патрубки; конструкция обеспечивает обслуживаемость теплообменной секции и доступ к вентиляторной группе для технического обслуживания.

Корпус блока выполнен из оцинкованной стали с порошковой окраской, устойчивой к атмосферным осадкам, что обеспечивает внешнюю коррозионную защиту при наружной эксплуатации. Теплообменная секция и объём труб определяют требуемую хладагентную заправку и параметры циркуляции системы, а соответствие методике EN 327 подтверждает условия измерения холодопроизводительности.

Применение конденсатора ориентировано на промышленные холодильные установки и выносные конденсаторы для складских помещений, морозильных и холодильных камер, а также технологических холодильных контуров пищевой и торговой отраслей, где требуется производительность порядка 56 кВт на R404A и подключение по трубопроводу указанных диаметров.
