Конденсатор Thermokey серии «Q» 24.9 кВт, R404a, ∆T=15 K, EN 327 2х500 мм, KQ 1250.AD V
- Артикул: KQ 1250.AD V
- Бренд: Thermokey
- Вес кг: 89
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 7
- Площадь теплообмена м2: 57
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х500
- Патрубки Вход / Выход мм: 28 / 22
- Расход воздуха м3/час: 6 600
- Производительность кВт R404A DT15K EN327: 24,9
- Уровень шума dBA 10м: 36
Описание
Конденсатор Thermokey серии «Q» рассчитан на работу с хладагентом R404A и имеет номинальную теплопередачу 24,9 кВт, определённую по методике EN 327 при расчётной разности температур конденсации и испарения ∆T = 15 K; расчётная пропускная способность воздухообмена составляет порядка 6 600 м³/ч при использовании двух вентиляторов диаметром 500 мм, уровень акустического фонового излучения на дистанции 10 м составляет примерно 36 дБА. Объём трубной системы 7 литров и суммарная поверхность теплообмена порядка 57 м² обеспечивают заданную теплоотдачу, а подсоединительные патрубки с калибром 28 мм (вход) и 22 мм (выход) предназначены для интеграции в трубопроводы холодильной установки.

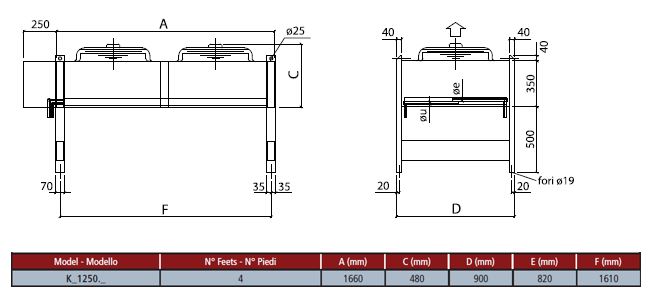

Агрегат выполнен в исполнении с вертикальным направлением воздушного потока, вентиляторы размещены в верхней/нижней части корпуса для формирования проходного потока через оребрённый теплообменник; такое конструктивное решение позволяет обеспечить требуемую пропускную способность воздуха при компактных габаритах корпуса и типовой схеме разводки фреоновых магистралей. Конденсатор соответствует прототипу выносного наружного агрегата и рассчитан на установку в составе наружных установок холодильных систем.
Корпус выполнен из оцинкованной стали с порошковым покрытием, обладающим стойкостью к атмосферным воздействиям, что снижает скорость коррозионного износа наружных поверхностей. Теплообменная часть представляет собой трубчато-оребрённый элемент с объёмом трубной системы и площадью теплообмена, указанными выше; расчёт по EN 327 подтверждает теплотехнические характеристики при стандартных условиях испытаний. Система вентиляторов с крупными лопастями предназначена для эффективного перемещения воздуха через оребрённые поверхности при минимально необходимой частоте вращения.
Конденсатор рассчитан для применения в промышленном и коммерческом холодоснабжении: наружные конденсаторы холодильных систем средней мощности, системы для складских и логистических помещений, технологическое охлаждение пищевых производств и торгового оборудования при использовании хладагента R404A и проектной ∆T 15 K. Подсоединительные размеры и производительность позволяют интегрировать агрегат в существующие установки соответствующей мощности.
