Конденсатор Thermokey серии «Q» 24.9 кВт, R404a, ∆T=15 K, EN 327 2х500 мм, KQ 1250.AD H
- Артикул: KQ 1250.AD H
- Бренд: Thermokey
- Вес кг: 89
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 7
- Площадь теплообмена м2: 57
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х500
- Патрубки Вход / Выход мм: 28 / 22
- Расход воздуха м3/час: 6 600
- Производительность кВт R404A DT15K EN327: 24,9
- Уровень шума dBA 10м: 36
Описание
Конденсатор Thermokey серии «Q» рассчитан для работы с хладагентом R404A и обеспечивает теплопередачу порядка 24,9 кВт при разности температур теплоносителей ΔT=15 K по протоколу EN 327; номинальный воздушный поток, создаваемый установленными вентиляторами, составляет примерно 6 600 м3/ч, теплопередающая поверхность агрегата — около 57 м², объем трубной системы — 7 л, а присоединительные патрубки для хладагента имеют диаметр входа/выхода 28/22 мм. Уровень акустического давления на удалении 10 м подтверждён на уровне 36 dBA, что учитывается при проектировании наружных установок.

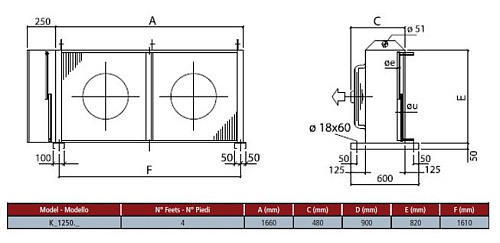

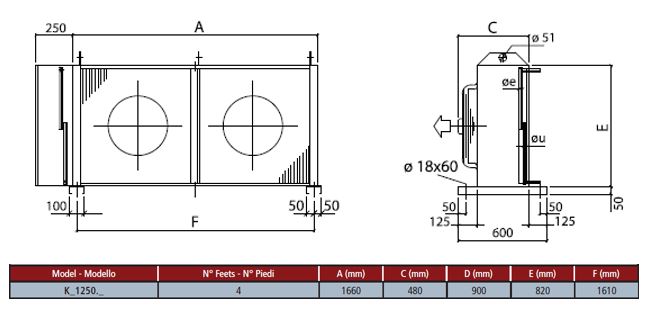

Конструктивно агрегат выполнен как наружный (выносной) конденсатор с горизонтальным направлением воздушного потока; тепловой обмен обеспечивается двумя вентиляторами диаметром 500 мм, обеспечивающими требуемую пропускную способность воздуха и распределение потока через теплообменную поверхность. Горизонтальная схема потока и компоновка вентиляторов ориентированы на установку агрегата вне обслуживаемого помещения и интеграцию в холодильные контуры с удалёнными конденсаторами.
Корпус выполнен с учётом требований эксплуатации на открытом воздухе: элементы корпуса защищены антикоррозионным покрытием и порошковой окраской, обеспечивающей стойкость к атмосферным осадкам; теплообменная часть представляет собой трубную систему с заданной площадью теплообмена, рассчитанную и проверенную по EN 327. Применение стандартных присоединений и типовых вентиляторов облегчает монтаж и техническое обслуживание в составе холодильной установки.
Агрегат предназначен для применения в промышленных и коммерческих холодильных системах, использующих R404A, где требуется конденсация с расчётной мощностью около 25 кВт при ΔT 15 K; типичные области применения включают централизованные холодильные установки для складов, магазинов и пищевых производств, а также системное использование в проектных решениях с удалённым расположением конденсатора.
