Конденсатор Thermokey серии «Q» 50.5 кВт, R404a, ∆T=15 K, EN 327 1х800 мм, KQ 1180.AD H

Описание

Конденсатор Thermokey серии «Q» KQ 1180.AD H рассчитан на отвод теплоты при рабочем хладагенте R404A с тепловой мощностью, соответствующей 50,5 кВт при перегреве ∆T = 15 K по методике EN 327; эффективная площадь теплообмена составляет 79 м2, а объем трубной системы — 9 л; расчетный расход воздушного потока при одном осевом вентиляторе диаметром 800 мм достигает порядка 16 900 м3/ч, уровень звукового давления на расстоянии 10 м — около 40 dBA; присоединительные патрубки системы заданы диаметрами 28 мм (вход) и 22 мм (выход).

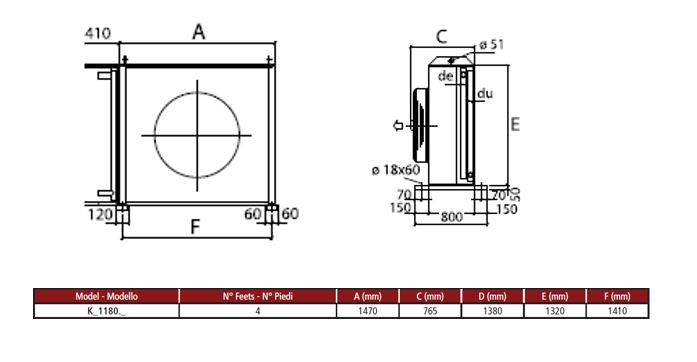

Конструктивно аппарат выполнен в исполнении с горизонтальным направлением воздушного потока (H): теплообменная секция и вентилятор расположены таким образом, чтобы обеспечить поперечный обдув поверхности теплообмена; односекционный вентиляторный модуль облегчает доступ для обслуживания и заменяемость электромеханических узлов, а конструкция предназначена для применения в выносных конденсаторах наружного типа.

Корпус конденсатора изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую антикоррозионную защиту наружных элементов; рабочая цепь рассчитана на эксплуатацию с хладагентом R404A и соответствует требованиям испытаний по EN 327 для показателей теплопередачи и гидравлики.

Устройство предназначено для интеграции в холодильные контура торговых и складских помещений, холодильно-морозильных камер и технологических линий пищевой промышленности, где требуется конденсация для систем на R404A около 50 кВт; при проектировании системы следует учитывать указанные диаметры патрубков и уровень шума при выборе места установки.

Документация

Каталог оборудования
(2 455.50 Kb)
