Конденсатор Thermokey серии «Q» 32.7 кВт, R404a, ∆T=15 K, EN 327 1х630 мм, KQ 1163.BD H

Описание

Конденсатор Thermokey серии Q рассчитан на тепловую нагрузку 32,7 кВт при использовании хладагента R404A и расчётном перепаде температур 15 K в соответствии со стандартом EN 327; расчетные аэродинамические параметры включают объёмный расход воздуха порядка 7 000 м3/ч, обеспечиваемый одним осевым вентилятором диаметром 630 мм, при акустическом уровне примерно 39 dBA на расстоянии 10 м. Теплообменная поверхность агрегата составляет около 91 м2, внутренний объём трубной системы — 11 л, размеры присоединительных патрубков для подвода и отвода хладагента — 35 мм и 28 мм соответственно.

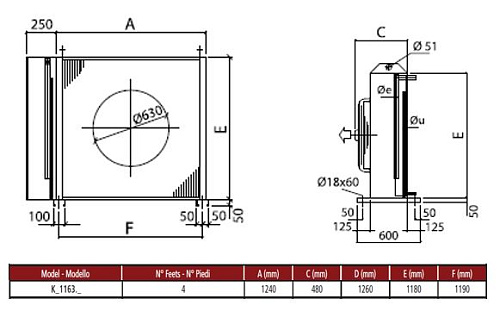

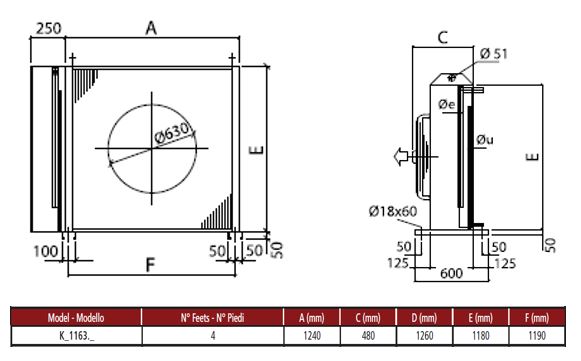

Агрегат выполнен в исполнении с горизонтальным направлением воздушного потока, с одновентиляторной схемой, что определяет направления разведения воздуха и требования к монтажному пространству. Конденсатор спроектирован как выносной наружный теплообменник со стандартными присоединениями по EN 327 и компоновкой, обеспечивающей интеграцию с наружными холодильными контурами.

Корпус и внешние элементы конструкции выполнены из оцинкованной стали с порошковым покрытием, рассчитанным на устойчивость к атмосферным осадкам; теплообменная часть соответствует требованиям стандарта EN 327 по методике определения производительности и реализована в виде трубно-ребристого блока с заявленной площадью теплообмена.

Применение конденсатора ориентировано на промышленные и коммерческие холодильные схемы: наружные установки для торговых камер, складских комплексов и предприятий пищевой промышленности, где используются холодильные контуры на R404A и требуется конденсатная способность порядка 32–33 кВт при расчётных условиях DT=15 K.
