Конденсатор Thermokey серии «Q» 14.6 кВт, R404a, ∆T=15 K, EN 327 1х500 мм, KQ 1150.BD V
- Артикул: KQ 1150.BD V
- Бренд: Thermokey
- Вес кг: 52
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 5
- Площадь теплообмена м2: 43
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 1х500
- Патрубки Вход / Выход мм: 28 / 18
- Расход воздуха м3/час: 3 100
- Производительность кВт R404A DT15K EN327: 14,6
- Уровень шума dBA 10м: 33
Описание
Конденсатор Thermokey серии «Q» KQ 1150.BD V рассчитан на отвод теплоты 14,6 кВт при работе с хладагентом R404A и расчетной температурной разнице ΔT = 15 K в соответствии с методикой EN 327; площадь теплообмена составляет порядка 43 м², внутренний объём трубной системы — 5 л. Воздушный поток формируется одним осевым вентилятором диаметром 500 мм с заявленной продуктивностью порядка 3 100 м³/ч; уровень звукового давления на удалении 10 м — 33 дБ(А). Подсоединение к холодильному контуру выполнено патрубками диаметром 28 мм (вход) и 18 мм (выход).

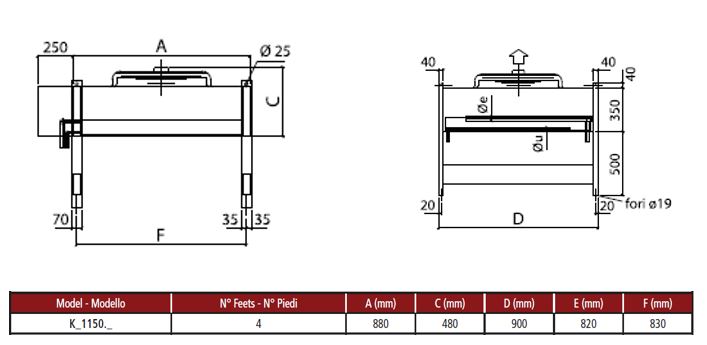

Конструкция выполнена в исполнении с вертикальным направлением воздушного потока, при котором вентилятор располагается для нагнетания/вытяжки воздуха через теплообменную поверхность вдоль вертикальной степени радиатора. Одновентиляторная компоновка упрощает обслуживание и замену узлов; конструктив предусматривает размещение теплообменника, вентиляторного узла и присоединительных патрубков в едином корпусе для выносного применения.
Корпус агрегата выполнен из оцинкованной стали с порошковой окраской, обеспечивающей защиту от атмосферных осадков; применяются стандартные промышленные технологии антикоррозионной обработки наружных поверхностей. Рабочая схема и подбор гидравлических соединений рассчитаны для применения хладагента R404A при заданной ΔT; вентиляторный узел использует типовые промышленные решения для осевых вентиляторов диаметра 500 мм.
Конденсатор предназначен для включения в холодильные контуры промышленного и коммерческого назначения на R404A, в том числе низкотемпературных установок для складов, логистики и пищевого производства; возможна поставка в специальном исполнении для адаптации к нестандартным условиям эксплуатации или проектным требованиям.
