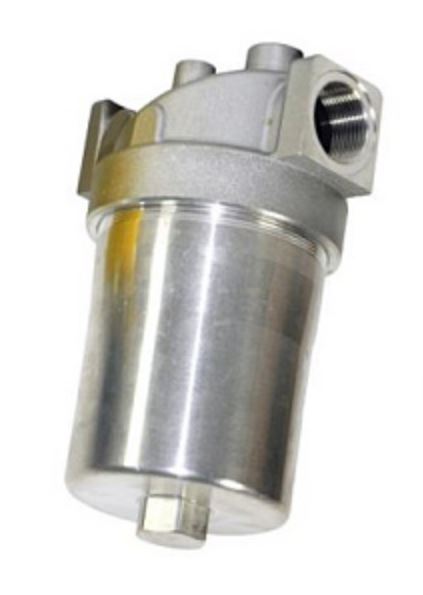

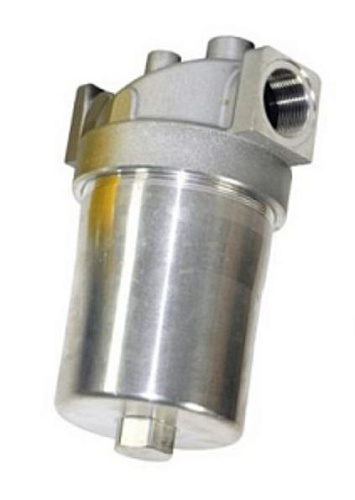

Корпус масляного фильтра PI 2015-060 без фитингов и фильтра (вставки). (Bitzer 362211-02)
Описание
Корпус масляного фильтра PI 2015-060 (аналог Bitzer 362211-02) предназначен для установки в масляную магистраль холодильного контура с целью размещения сменного фильтрующего картриджа; конструктивно рассчитан на использование картриджа PI 1015 MIC 25 или эквивалента. Поставка не включает фильтрующую вставку и присоединительные фитинги, для подключения к магистрали необходимы два фитинга диаметром 22 мм.
Конструкция представляет собой модульный корпус для сменного картриджа с герметичным интерфейсом между картриджем и корпусом и двумя присоединительными портами для фитингов Ø22 мм. Корпус выполнен как отдельный блок для встраивания в масляную линию винтового компрессора и рассчитан на эксплуатацию в составе масляной системы компрессоров семейства Bitzer HSK/HSN в диапазоне типоразмеров 53–74.
Применение корпуса ориентировано на промышленные холодильные установки с винтовыми компрессорами, где требуется обслуживание масла через сменные фильтрующие элементы; при монтаже необходимо обеспечить совместимость выбранной вставки и уплотнений с рабочими параметрами системы (давление, температура и тип применяемого масла) и выполнить подключение двумя фитингами Ø22 мм в соответствии с требованиями трубопроводной схемы. .
