Конденсатор Thermokey серии «L» 551.1 кВт, R404a, ∆T=15 K, EN 327 8х800 мм, KL 2480.CD Н
- Артикул: KL 2480.CD Н
- Бренд: Thermokey
- Вес кг: 1 065
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 125
- Площадь теплообмена м2: 1 141
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 8х800
- Патрубки Вход / Выход мм: 2x54 / 2x42
- Расход воздуха м3/час: 124 000
- Производительность кВт R404A DT15K EN327: 551,1
- Уровень шума dBA 10м: 55
Описание
Конденсатор Thermokey серии L, модель KL 2480.CD Н, рассчитан на работу с хладагентом R404A и сертифицирован по методике EN 327; при перепаде температур ΔT = 15 K его тепловая производительность составляет 551,1 кВт. Аппарат обеспечивает массовый воздухообмен порядка 124 000 м³/ч, уровень акустического давления на 10 м — примерно 55 дБ(А); внутренний объем трубного пакета — 125 л, суммарная площадь теплообмена около 1 141 м². Гидравлические соединения выполнены в виде двух входных патрубков Ø54 мм и двух выходных Ø42 мм, соответствующих промышленным магистралям среднего диаметра.

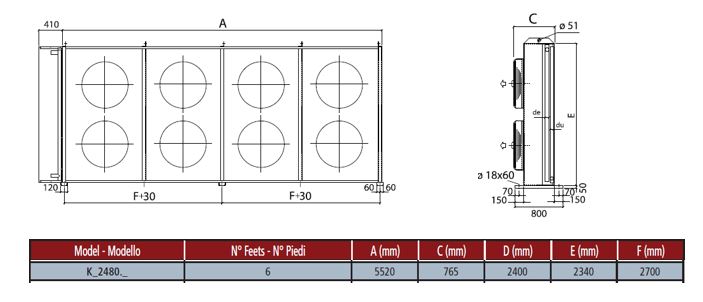

Конструкция исполнена для горизонтального воздушного потока: воздух продвигается через теплообменный пакет при помощи восьми вентиляторов диаметром 800 мм, расположенных в едином вентиляторном блоке. Такое расположение вентиляторов и направленность потока обеспечивают равномерное обдувание трубного пучка и соответствие расчетной производительности при рабочем перепаде ΔT. Компоненты гидравлической и воздушной частей сосредоточены для упрощения монтажа магистралей и интеграции в выносные конденсаторные схемы.
Корпус и внешние панели агрегата выполнены с учетом антикоррозионной защиты: металлические элементы защищены цинковым покрытием и порошковой окраской, стойкой к атмосферным условиям. Теплообменный пакет и соединительные патрубки сконструированы с применением материалов и технологий, совместимых с эксплуатацией на хладагентах типа R404A; расчет и тестирование теплопроизводительности соответствуют требованиям стандарта EN 327.
Конденсатор предназначен для интеграции в промышленные холодильные системы средней и высокой мощности, применим в наружных установках и выносных конденсаторных схемах для холодильных камер, переработки пищевых продуктов, складских комплексов и логистики, где требуется высокая теплоотдача при горизонтальном обдуве и использование трубных магистралей указанных диаметров.
