Конденсатор Thermokey серии «L» 367.2 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KL 1580.CD Н

Описание

Конденсатор Thermokey серии L (исполнение KL 1580.CD H) рассчитан на теплопроизводительность 367,2 кВт при работе с хладагентом R404A и температурном перепаде 15 K по методике EN 327; объем трубной системы составляет 86 л, площадь теплообмена — около 789 м², рабочий воздушный поток оценивается в 80 500 м³/ч, уровень акустического давления на расстоянии 10 м — 54 дБ(А). Патрубки подключения выполнены с наружными диаметрами 64 мм для входа и 42 мм для выхода, что соответствует типовым присоединительным схемам промышленных холодильных контуров.

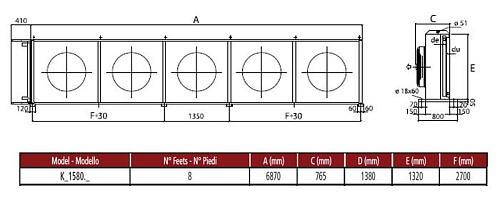

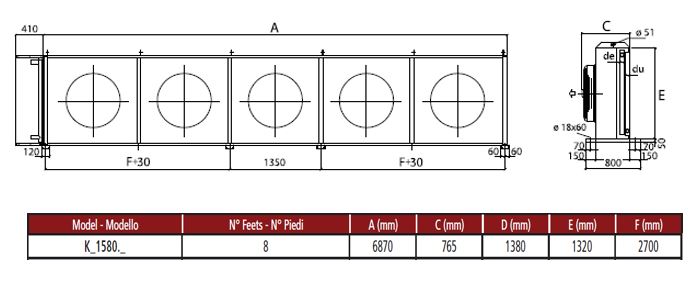

Конденсатор имеет горизонтальную схему протока воздуха, теплообменный блок обслуживается потоком, создаваемым пятивентиляторной группой осевых вентиляторов диаметром 800 мм, что обеспечивает равномерное распределение воздухообмена по площади радиатора. Компоненты и трубная система сгруппированы в единый блок для установки вне помещения в составе выносного конденсаторного агрегата; конструкция рассчитана на интеграцию с магистральными трубопроводами указанного диаметра.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным осадкам, что обеспечивает базовую коррозионную защиту элементов корпуса при наружной установке. Проектная проверка теплопередачи и производительности ориентирована на требования стандарта EN 327, что учитывает методику испытаний и сопоставимость показателей при проектировании холодильных систем.

Применение ориентировано на промышленные холодильные установки: удалённые конденсаторы для холодильных камер и холодильных магистралей в торговой, логистической и пищевой промышленности при эксплуатации на открытом воздухе или в частично защищённых помещениях; присоединительные размеры и теплопроизводительность позволяют интегрировать блок в системы с близкой по мощности холодильной нагрузкой, использующие R404A.
