Конденсатор Thermokey серии «L» 329.6 кВт, R404a, ∆T=15 K, EN 327 5х800 мм, KL 1580.BD Н

Описание

Конденсатор Thermokey серии L рассчитан на работу с хладагентом R404A и обеспечивает холодопроизводительность 329,6 кВт при температурном перепаде 15 K, измеренную по методике EN 327. Проходящий через теплообменную поверхность объем воздуха составляет около 85 500 м3/ч, площадь теплообмена — 592 м², общий объем трубной системы — 66 л; геометрия патрубков подключения предусматривает входное и выходное соединения диаметром 64 мм и 42 мм соответственно. Уровень звукового давления, измеренный на расстоянии 10 м, составляет 54 дБ(А).

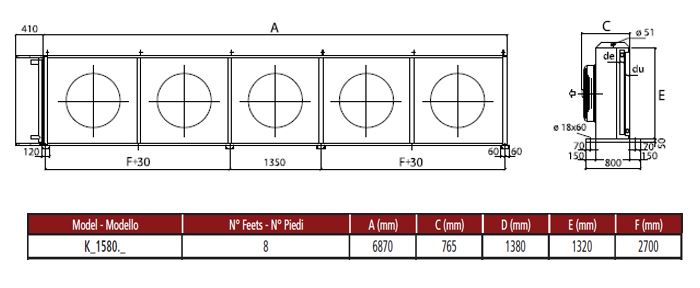

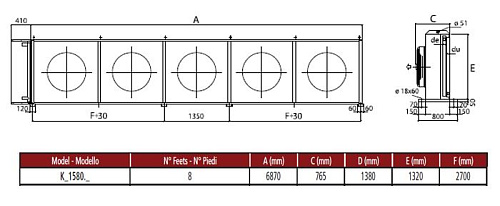

Конструктивно аппарат выполнен в исполнении с горизонтальным направлением воздушного потока: серия KL 1580.BD H предусматривает последовательное расположение пяти осевых вентиляторов диаметром 800 мм, обеспечивающее равномерное обдувание поверхности теплообмена и заявленный массовый расход воздуха. Компоновка позволяет подключать конденсатор к внешней холодильной установке через стандартные трубопроводы с указанными диаметрами патрубков.

В конструктивном оформлении использованы материалы и технологические решения, ориентированные на наружную эксплуатацию: корпус выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферному воздействию, а теплообменные элементы и вентиляторы — спроектированы с учётом требований к коррозионной стойкости и обслуживанию. Испытания и расчёты теплообменной способности приведены в соответствии со стандартом EN 327.

Применение конденсатора целесообразно в промышленных и коммерческих холодильных системах большой мощности: холодильно-морозильные камеры, распределительные и логистические центры, технологические блоки пищевой промышленности и торговых объектов, использующих R404A; габариты подключения и уровень шума учитываются при проектировании установки и размещении агрегата в составе внешней конденсационной установки.

Документация

Каталог оборудования
(2 455.50 Kb)
