Конденсатор Thermokey серии «L» 246.8 кВт, R404a, ∆T=15 K, EN 327 4х800 мм, KL 2280.BD Н
- Артикул: KL 2280.BD Н
- Бренд: Thermokey
- Вес кг: 502
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 49
- Площадь теплообмена м2: 428
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 4х800
- Патрубки Вход / Выход мм: 2x42 / 2x35
- Расход воздуха м3/час: 66 000
- Производительность кВт R404A DT15K EN327: 246,8
- Уровень шума dBA 10м: 52
Описание
Конденсатор Thermokey серии L предназначен для систем средней и высокой холодопроизводительности: при использовании хладагента R404A и температурной разнице конденсации 15 K его расчетная холодопроизводительность по методике EN 327 составляет 246,8 кВт; рабочий теплообменный блок имеет суммарную поверхность теплообмена порядка 428 м² и внутренний объём трубной системы около 49 л. Расход воздуха через блок при номинальных условиях достигает примерно 66 000 м³/ч, уровень акустического воздействия на расстоянии 10 м соответствует 52 dBA, что учитывается при размещении оборудования на промышленных площадках.

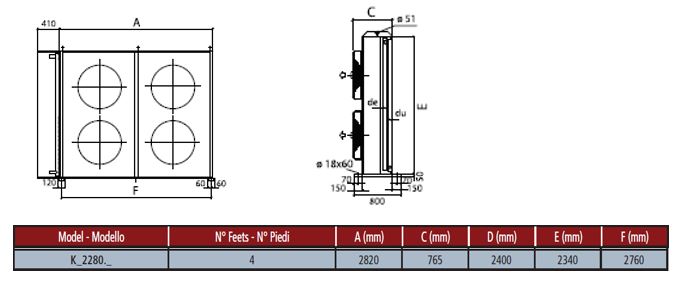

Конструкция выполнена с горизонтальным направлением воздушного потока и оборудована четырьмя осевыми вентиляторами диаметром 800 мм, расположенными по стандартной схеме, обеспечивающей равномерное продувание поверхности теплообмена. Для подключения к холодильной магистрали предусмотрены по два патрубка входа и выхода (диаметры условно указаны 42 мм на входе и 35 мм на выходе), что позволяет организовать распределённые линии конденсации и упрощает гидравлическое встраивание в существующие установки.
Корпус и наружные элементы выполнены из оцинкованной стали с защитным порошковым покрытием, стойким к атмосферным воздействиям, что обеспечивает эксплуатацию вне отапливаемых помещений. Конструкция теплообменного блока и применённые вентиляторы соответствуют требованиям испытаний и расчётов по EN 327; использование хладагента R404A определяет требования к материалам и соединениям в части совместимости и допустимого рабочего давления.
Применение конденсатора обосновано в системах охлаждения пищевого производства, складской логистики и коммерческих холодильных установках, где требуются выносные конденсаторы высокой производительности; изделие рассчитано на монтаж в открытом исполнении и интеграцию в системы, спроектированные под эксплуатацию с хладагентом R404A и указанными гидравлическими присоединениями.
