Конденсатор Thermokey серии «L» 198.9 кВт, R404a, ∆T=15 K, EN 327 4х800 мм, KL 2280.AD Н
- Артикул: KL 2280.AD Н
- Бренд: Thermokey
- Вес кг: 462
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 32
- Площадь теплообмена м2: 286
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 4х800
- Патрубки Вход / Выход мм: 2x35 / 2x28
- Расход воздуха м3/час: 70 800
- Производительность кВт R404A DT15K EN327: 198,9
- Уровень шума dBA 10м: 52
Описание
Конденсатор Thermokey серии L спроектирован для отведения тепловой нагрузки 198,9 кВт при работе с хладагентом R404A и расчетной температурной разнице конденсации ΔT = 15 K по методике EN 327; рабочая площадь теплообмена составляет 286 м², суммарный объём трубной системы — 32 л. Расход воздуха при номинальном режиме достигает 70 800 м³/ч, агрегат оснащён четырьмя вентиляторами диаметром 800 мм, уровень звукового давления на расстоянии 10 м зафиксирован на уровне 52 dBA. Гидравлические подключения выполнены в формате 2×Ø35 мм (вход) и 2×Ø28 мм (выход).

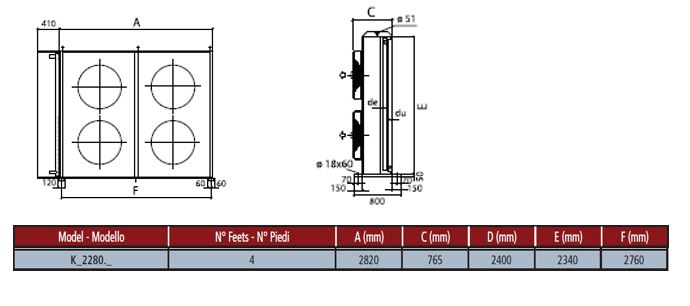

Исполнение с горизонтальным направлением воздушного потока реализовано через компоновку секций теплообменника и вентиляторов таким образом, чтобы обеспечить движение воздуха вдоль продольной оси агрегата; в модели применена секционная конфигурация KL 2280.AD H с четырьмя осевыми вентиляторами, что обеспечивает заявленный воздухообмен и акустические характеристики. Конструкция рассчитана на выносной монтаж в составе наружных конденсаторов и предусматривает стандартизированные присоединительные патрубки для интеграции в холодильную магистраль.
Корпус выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту компонентов при эксплуатации на открытом воздухе. Испытания и расчёт производительности соответствуют требованиям стандарта EN 327; трубная система и теплообменные поверхности сконструированы для работы с R404A, при этом объём труб позволяет выполнять операции заполнения и сервисного обслуживания в пределах типовой практики индустрии.
Агрегат предназначен для применения в промышленных и коммерческих холодильных установках, включая морозильные камеры и технологические холодильные контуры пищевой промышленности, где требуются конденсационные мощности порядка 200 кВт при ΔT 15 K. Конфигурация патрубков и горизонтальная ориентация воздушного потока обеспечивают совместимость с двухконтурными системами и монтаж в местах с организованным направлением потока воздуха и достаточным пространством вокруг корпуса.
