Конденсатор Thermokey серии «L» 185.6 кВт, R404a, ∆T=15 K, EN 327 4х630 мм, KL 1463.CD Н

Описание

Конденсатор Thermokey серии L рассчитан на холодильную производительность 185,6 кВт при работе с хладагентом R404A и перепаде температур 15 К по методике EN 327. Теплообменный элемент имеет площадью эффективного теплообмена порядка 482 м² и общий объём трубной системы 53 л, пропускная способность по воздуху при номинальном режиме составляет около 38 400 м³/ч; акустический уровень на расстоянии 10 м заявлен на уровне 52 дБ(А). Патрубки присоединения хладагента выполнены диаметрами 54 мм (вход) и 42 мм (выход).

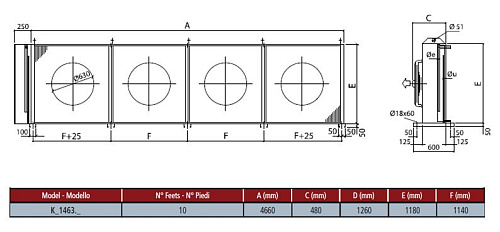

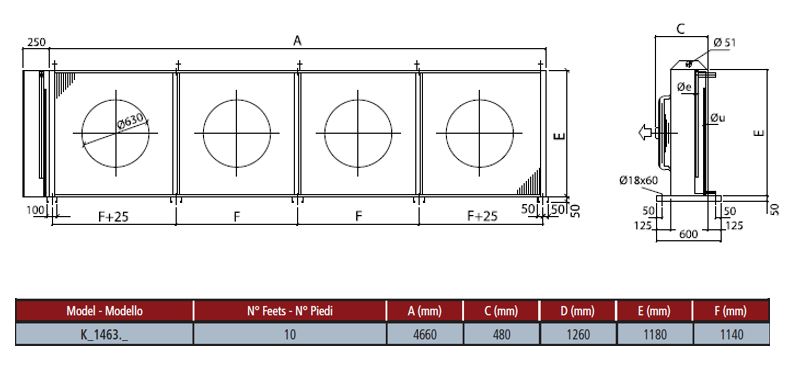

Конструкция корпуса обеспечивает горизонтальный воздушный поток: в одном блоке установлены четыре осевых вентилятора диаметром 630 мм, ориентированных на организацию принудительной конвекции через оребрение теплообменника. Модель предназначена для выносной (наружной) установки в составе холодильной схемы и выполнена с учётом стандарта EN 327 по расположению и гидравлическим подключениям; исполнение KL 1463.CD H указывает на конфигурацию с горизонтальным обдувом.

Корпус агрегата изготовлен из оцинкованной стали с защитным порошковым покрытием, устойчивым к атмосферным воздействиям; теплообменник — трубчато-пластинчатого типа с оребрением для повышения коэффициента теплообмена. Вентиляторы — осевого типа, обеспечивающие заданный объёмный расход воздуха; конструктивно предусмотрены стандартные фланцевые (патрубковые) присоединения для интеграции в магистраль хладагента.

Применение — участие в наружных контурах промышленных и коммерческих холодильных систем, где требуется около 185–186 кВт холода при ∆T 15 К (например, промышленные морозильные камеры, складские и перерабатывающие комплексы). Соответствие стандарту EN 327 и типоразмеры подключений делают аппарат совместимым с типовыми трубопроводными решениями и компрессорно-конденсаторными группами на R404A.

Документация

Каталог оборудования
(2 455.50 Kb)
