Конденсатор Thermokey серии «L» 152.4 кВт, R404a, ∆T=15 K, EN 327 3х800 мм, KL 1380.AD Н

Описание

Конденсатор Thermokey серии L рассчитан для работы с хладагентом R404A и обеспечивает тепловую производительность 152,4 кВт при перепаде температур 15 K по методике EN 327. Суммарная площадь теплообмена составляет порядка 237 м2, а объем трубной системы — около 27 л, что определяет объем хладагента и гидравлические характеристики агрегата. Номинальный воздушный расход при расчётном режиме достигает 54 300 м3/ч, уровень звукового давления на расстоянии 10 м — 52 дБ(А); гидравлические выводы выполнены диаметрами 42 мм (вход) и 35 мм (выход).

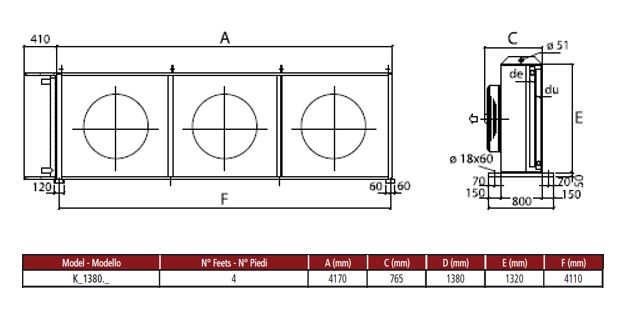

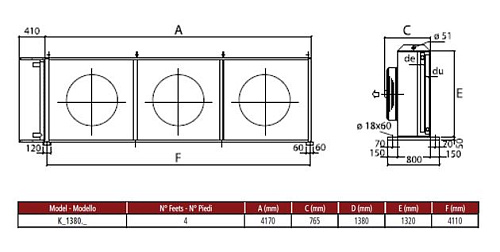

Конструкция выполнена в горизонтальном исполнении воздушного потока с трёхвентиляторной компоновкой, где за воздушное перемещение отвечают три осевых вентилятора диаметром 800 мм. Горизонтальная схема обдува и модульная компоновка теплообменного блока обеспечивают равномерное распределение потока по поверхности теплообмена и удобство технологических присоединений в системе выносной конденсации.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, рассчитанным на эксплуатацию в атмосферных условиях. Применение стандартных отраслевых решений в исполнении теплообменного блока и использование осевых вентиляторов соответствует требованиям измерений по EN 327, что обеспечивает сопоставимость паспортных характеристик.

Применяется в холодильных системах наружной установки и выносных конденсаторах для торговых и складских комплексов, логистики и пищевого производства, где используются хладагенты типа R404A и требуется горизонтальная схема отвода воздуха; предусмотренные патрубки Ø42/Ø35 мм обеспечивают совместимость с типовыми магистральными соединениями.
