Конденсатор Thermokey серии «L» 140.9 кВт, R404a, ∆T=15 K, EN 327 3х630 мм, KL 1363.CD Н

Описание

Конденсатор Thermokey серии L рассчитан для работы с хладагентом R404A и обеспечивает теплопередачу 140,9 кВт при перепаде температур ΔT=15 K по методике EN 327; эффективная площадь теплообмена составляет 362 м2, внутренний объём трубной системы — 41 л. Проходной объём воздуха через агрегат порядка 28 800 м3/ч, уровни акустического шума зафиксированы на уровне 51 dBA на расстоянии 10 м; присоединительные патрубки имеют диаметры входа/выхода 54/35 мм, что задаёт параметры трубопроводного присоединения к компрессорно-конденсаторным контурам.

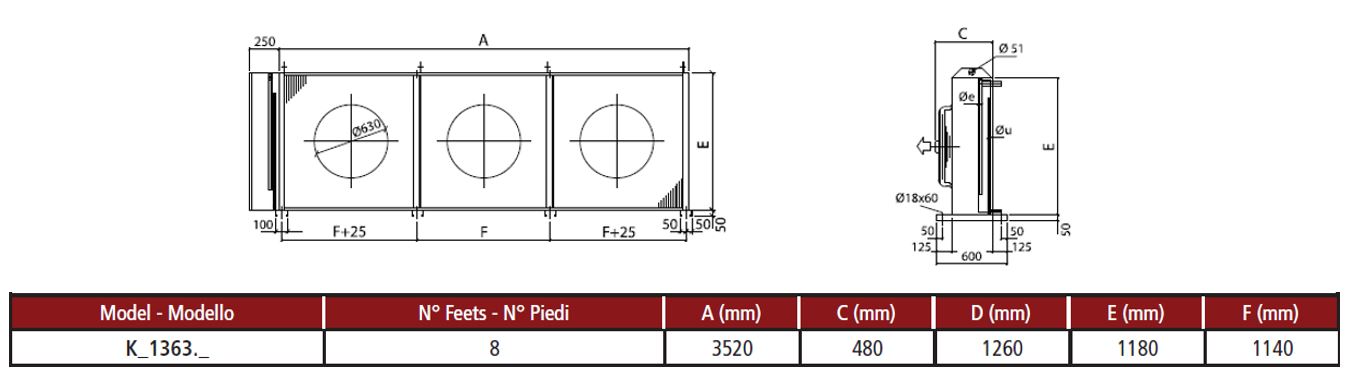

Конденсатор выполнен с горизонтальным направлением воздушного потока; тепловой узел представлен пластинчато-трубчатым теплообменником в исполнении, соответствующем требованиям EN 327, а вентиляторная система сформирована с учётом обеспечения равномерного обдува поверхности теплообмена и последовательного удаления нагретого воздуха из корпуса.

Корпус агрегата изготовлен из оцинкованной стали с полимерной порошковой окраской, обеспечивающей стойкость внешней обшивки к атмосферным воздействиям; конструкция теплообменного блока соответствует отраслевым стандартам по изготовлению и испытаниям конденсаторов для холодильных систем.

Применение устройства обосновано в холодильных контурах средней и крупной производительности, где требуется конденсация при заданном перепаде температур и совместимость с хладагентом R404A; конструктивные и присоединительные параметры определяют необходимость размещения с учётом горизонтального направления воздушного потока и обеспечения заданного расстояния для снижения уровня шума в окружающей среде.
