Конденсатор Thermokey серии «L» 126.9 кВт, R404a, ∆T=15 K, EN 327 3х630 мм, KL 1363.BD Н

Описание

Конденсатор Thermokey серии L рассчитан на холодопроизводительность 126,9 кВт по методике EN 327 при использовании хладагента R404A и перепаде температур ∆T = 15 K. Теплообменная поверхность катализирована площадью порядка 271 м2, внутренний объём труб составляет 31 л, что влияет на холодоагентовую ёмкость и расчёт заправки. Расход воздуха через теплообменник при номинальной нагрузке достигает 30 000 м3/ч, уровень звукового давления, измеренный на дистанции 10 м, — 51 dBA.

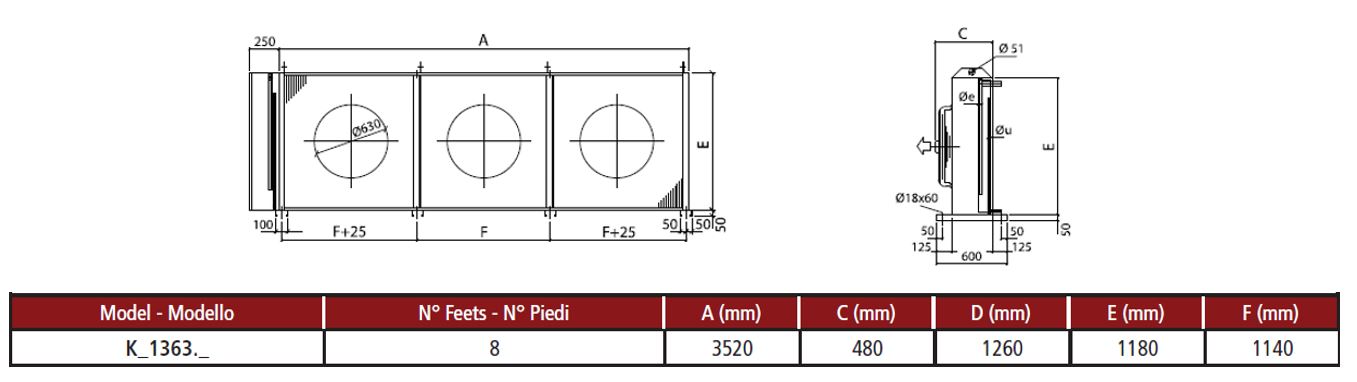

Исполнение с горизонтальным направлением воздушного потока предполагает расположение трёх осевых вентиляторов диаметром 630 мм для проточной конвекции через ребристые поверхности теплообмена. Входной и выходной патрубки хладагента выполнены со стандартными диаметрами 54 мм и 35 мм соответственно, обеспечивая совместимость с магистралями типичных холодильных контуров. Компоновка агрегата ориентирована на выносное монтажное исполнение с доступом к вентиляторным и теплообменным модулям для обслуживания.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту ограждений и наружных панелей при эксплуатации вне помещений. Конструкция теплообменного блока и методика испытаний соответствуют требованиям EN 327, что определяет параметры обмена тепла и аэродинамики при сертификационных расчётах.

Конденсатор предназначен для использования в выносных холодильных установках коммерческих и промышленных объектов: холодильных камерах, распределительных и логистических центрах, предприятиях пищевой промышленности, где применяют хладагент R404A и требуют горизонтального направления отбора воздуха. Размеры патрубков и номинальная производительность обеспечивают совместимость с типовыми промышленными холодильными циклами и схемами подключения.
