Конденсатор Thermokey серии «L» 104.5 кВт, R404a, ∆T=15 K, EN 327 3х630 мм, KL 1363.AD Н
- Артикул: KL 1363.AD Н
- Бренд: Thermokey
- Вес кг: 221
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 21
- Площадь теплообмена м2: 181
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 3х630
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 32 100
- Производительность кВт R404A DT15K EN327: 104,5
- Уровень шума dBA 10м: 51
Описание
Конденсатор Thermokey серии L (модель KL 1363.AD H) предназначен для работы с хладагентом R404A; при расчётной температурной разнице 15 K по методике EN 327 его холодопроизводительность составляет 104,5 кВт. Устройство обеспечивает объёмный расход воздуха порядка 32 100 м3/ч и имеет площадь теплообмена порядка 181 м2; внутренний объём трубной системы для хладагента составляет примерно 21 литр. Уровень акустического давления измерен на расстоянии 10 м и составляет 51 дBA; присоединительные патрубки расположены для входа/выхода с условным диаметром 42 и 35 мм соответственно.

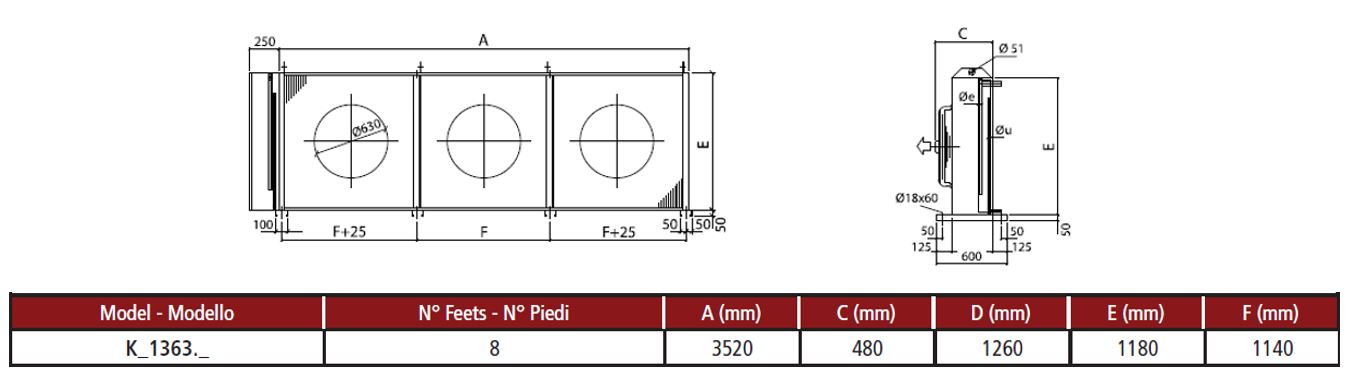

Конструкция выполнена как внешний блок с горизонтальным направлением воздушного потока: теплообменная батарея продувается через три осевых вентилятора диаметром 630 мм, расположенных последовательно вдоль блока. Такое компоновочное решение обеспечивает равномерное охлаждение поверхности теплообмена и упрощённый доступ к основным компонентам при монтаже и техническом обслуживании. Корпус и компоненты размещены с учётом стандартных присоединительных размеров по EN 327.
В узлах применены материалы и технологии, обеспечивающие стойкость к внешним условиям эксплуатации: корпус изготовлен из оцинкованной стали с полимерным покрытием порошковой краски, предусмотренным для защиты от атмосферных воздействий. Теплообменная поверхность выполнена в соответствии с требованиями отраслевого стандарта EN 327; конструкция труб и оребрения согласована с использованием хладагента R404A и рассчитана на заданную теплоотдачу при указанной ∆T.
Блок рассчитан на работу в составе холодильно-конденсационных установок коммерческого и промышленного назначения, в том числе для морозильных камер складского и торгового назначения; совместим с системами, использующими присоединительные диаметры 42/35 мм и стандарты монтажа по EN 327. Горизонтальная схема продувки и высокая пропускная способность воздуха делают его применимым в установках с удалённым размещением конденсатора вне производственных или складских помещений.
