Конденсатор Thermokey серии «L» 123.1 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KL 2180.BD Н
- Артикул: KL 2180.BD Н
- Бренд: Thermokey
- Вес кг: 262
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 25
- Площадь теплообмена м2: 214
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х800
- Патрубки Вход / Выход мм: 2x35 / 2x22
- Расход воздуха м3/час: 33 000
- Производительность кВт R404A DT15K EN327: 123,1
- Уровень шума dBA 10м: 49
Описание
Конденсатор серии L спроектирован как выносное теплообменное устройство с паспортной холодопроизводительностью 123,1 кВт при использовании хладагента R404A и разности температур конденсации/испарения ∆T = 15 K по методике EN 327; расчетные параметры воздушного потока обеспечивают расход порядка 33 000 м³/ч, внутренний объём трубной системы составляет 25 л, площадь теплообмена — примерно 214 м², акустическое давление на удалении 10 м — 49 дБА.

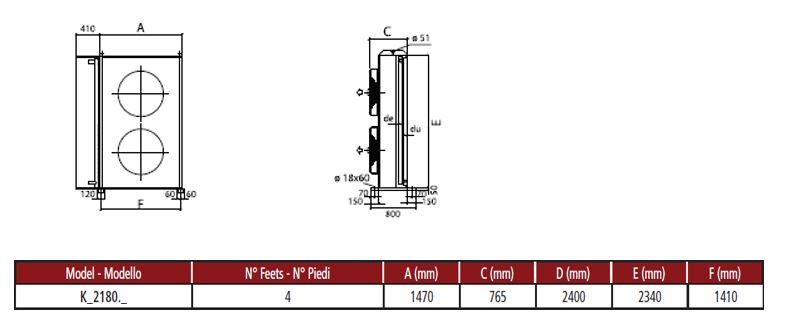

Корпус и компоновка выполнены для горизонтального воздушного потока: теплообменный блок ориентирован на прохождение воздуха в плоскости корпуса и продувается двумя осевыми вентиляторами диаметром 800 мм, расположенными таким образом для равномерного распределения потока; для подключения хладагента предусмотрены парные патрубки входа и выхода с условными диаметрами 35 мм и 22 мм соответственно.
Конструкция теплообменной секции основана на трубно-ребристых элементах, соответствующих требованиям EN 327; корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, вентиляторы — осевого типа для обеспечения высокого расхода воздуха при заданном уровне шума.
Применяется в выносных холодильных контурах промышленных и коммерческих установок, рассчитанных на работу с хладагентом R404A, в том числе для наружной установки конденсаторов в системах холодоснабжения складов, логистических центров, торговых и пищевых предприятий при проектировании конденсационной секции мощностью порядка 120 кВт.
