Конденсатор Thermokey серии «L» 99.1 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KL 2180.AD Н

Описание

Конденсатор Thermokey серии «L» рассчитан на работу с хладагентом R404A и обеспечивает холодопроизводительность 99,1 кВт при ∆T = 15 K в соответствии с методикой EN 327; тепловая поверхность теплообмена составляет 143 м², а объём трубной системы — 17 л, что определяет запас теплоёмкости и необходимую заправку хладагента. Расход воздуха формируется двумя осевыми вентиляторами диаметром 800 мм и составляет примерно 35 400 м³/ч; уровень звукового давления на расстоянии 10 м указан как 49 дБ(А). Патрубковое подключение выполнено парно: входные и выходные трубопроводы 2×35 мм и 2×22 мм соответственно, что обеспечивает совместимость с многолинейными контурами.

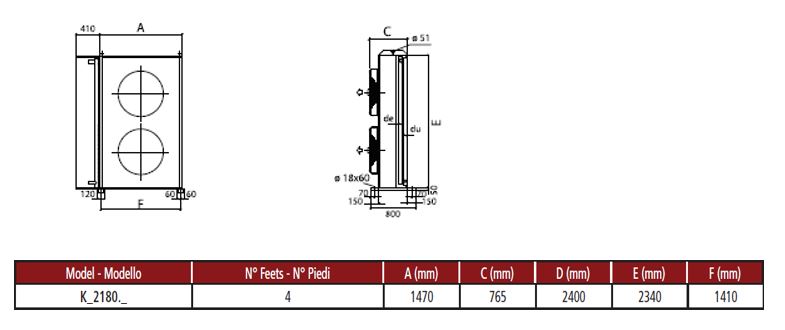

Исполнение с горизонтальным направлением воздушного потока определяет компоновку агрегата: вентиляторы размещены для прогонки воздуха через трубно-ребристый теплообменный пакет в горизонтальной плоскости, а конструкция корпуса и опор адаптирована под такое распределение потока. Два вентилятора обеспечивают требуемый суммарный объём воздуха и формируют профиль тепломассообмена по всей площади теплообменника.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что соответствует требованиям к наружным выносным установкам. Конструкция теплообменного блока и соединений разработана в соответствии с положениями EN 327, обеспечивая эксплуатационную совместимость с промышленными холодильными системами и требованиями к герметичности при работе с R404A.

Применение конденсатора ориентировано на выносные установки в системах промышленного и коммерческого охлаждения: холодильно-компрессорные станции для складов и морозильных камер, линии пищевой переработки, логистические комплексы и торговые объекты, где требуется конденсация пара при заданной производительности около 99 кВт и интеграция с трубопроводными схемами, соответствующими указанным диаметрам патрубков.
