Конденсатор Thermokey серии «L» 104.9 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KL 1280.AD Н

Описание

Конденсатор Thermokey серии L рассчитан на работу с хладагентом R404A и обеспечивает теплопередачу 104,9 кВт при измерениях по EN 327 и температурном перепаде ΔT 15 K; заявленная площадь теплообмена составляет около 158 м², внутренний объём трубной системы — 18 л. Проходные патрубки для подключения хладагента имеют условные диаметры 42 мм (вход) и 28 мм (выход). Номинальный объём воздушного потока через теплообменник — порядка 36 200 м³/ч, акустический уровень на дистанции 10 м — около 50 dBA.

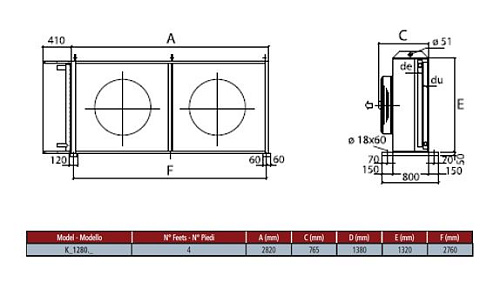

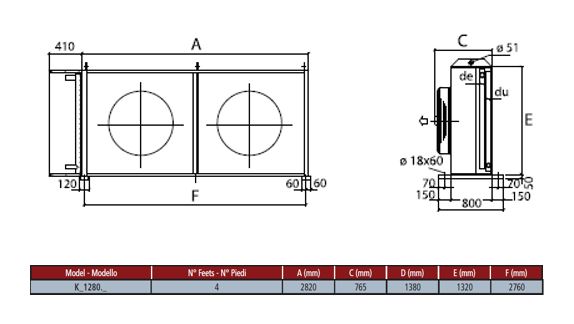

Агрегат выполнен в исполнении с горизонтальным направлением воздушного потока и укомплектован двумя осевыми вентиляторами диаметром по 800 мм, что обеспечивает требуемую пропускную способность воздуха и распределение потока через поверхностный пакет. Конструктивно это выносной (наружный) конденсатор с тёплообменным блоком и выведенными патрубками для простоты подключения к холодильной магистрали.

Корпус изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту от коррозии при наружной эксплуатации. Соответствие расчётов и испытаний по стандарту EN 327 подтверждает методику определения тепловых характеристик при заданных условиях; применение проверенных материалов корпуса и стандартной трубной компоновки обеспечивает стабильно повторяемую теплообменную эффективность.

Конденсатор предназначен для интеграции в холодильные установки торговых и промышленных объектов, в том числе систем среднетемпературного и низкотемпературного охлаждения на базе R404A, где требуется мощность порядка 100 кВт и высокий объём воздухообмена при наружной установке. Размеры патрубков и объём труб позволяют использовать его в системах со стандартными трубопроводными решениями для коммерческих и складских объектов.
