Конденсатор Thermokey серии «L» 93.9 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KL 1263.CD Н
- Артикул: KL 1263.CD Н
- Бренд: Thermokey
- Вес кг: 183
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 27
- Площадь теплообмена м2: 241
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 2х630
- Патрубки Вход / Выход мм: 42 / 35
- Расход воздуха м3/час: 19 200
- Производительность кВт R404A DT15K EN327: 93,9
- Уровень шума dBA 10м: 49
Описание
Конденсатор серии L предназначен для наружных холодильных установок и рассчитан на работу с хладагентом R404A; по методике EN 327 при температурной разнице 15 К его холодопроизводительность составляет 93,9 кВт. Расход воздуха через теплообменник обеспечивается двухвентиляторной схемой и составляет порядка 19 200 м³/ч, при этом уровень акустического давления на расстоянии 10 м измерен на уровне 49 дБ(А). Объём трубной системы равен 27 л, а эффективная площадь теплообмена — примерно 241 м²; номинальные присоединительные патрубки имеют диаметры входа/выхода 42 и 35 мм соответственно.

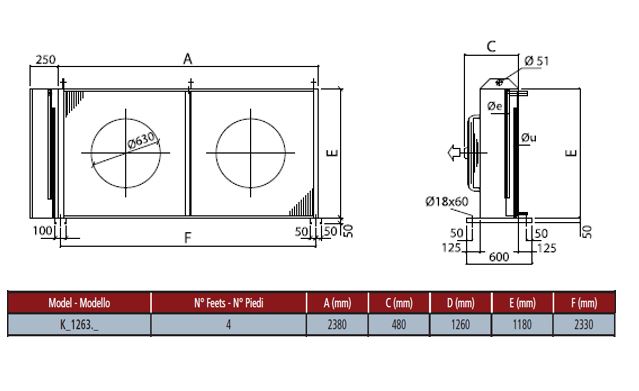

Конструкция выполнена в исполнении с горизонтальным направлением воздушного потока; теплообменник выполнен согласно требованиям EN 327, а воздухообмен реализован с помощью двух осевых вентиляторов диаметром 630 мм. Компоненты смонтированы для обеспечения приточно-вытяжной циркуляции через поверхностный теплообменник, что реализует заданный перепад температур при стабильном воздушном потоке и допускает обслуживание вентиляторов и гидравлической части с внешней стороны агрегата.
Корпус и панельные элементы изготовлены из оцинкованной стали с порошковой окраской, стойкой к атмосферным воздействиям; такое покрытие обеспечивает базовую защиту от коррозии при уличной эксплуатации. Трубная система и пакет теплообмена сконструированы для обеспечения заявленной площади теплообмена и объёма хладагента, при этом соблюдены нормативы EN 327 по компоновке и гидравлическим присоединениям.
Применение данного конденсатора целесообразно в холодильных системах торговых помещений, логистических складов и технологических линиях пищевой промышленности, где используются установки на R404A и требуется наружный теплоотвод в исполнении с горизонтальным воздушным потоком и расчётной холодопроизводительностью порядка 90 кВт. Габаритно-функциональные параметры и стандартные присоединения обеспечивают совместимость с промышленных холодильными контурами соответствующей мощности.
