Конденсатор Thermokey серии «L» 69.4 кВт, R404a, ∆T=15 K, EN 327 2х630 мм, KL 1263.AD Н

Описание

Номинальная холодопроизводительность конденсатора при испытаниях по EN 327 с хладагентом R404A и температурной разностью 15 К составляет 69,4 кВт; рабочая способность по перемещению воздуха обеспечивается расходом порядка 21 400 м3/ч, реализованным двумя вентиляторными агрегатами диаметром 630 мм, суммарный уровень звукового давления на расстоянии 10 м — 49 дБА. Объем хладагентоносной трубной системы — 14 л, эффективная площадь теплообмена — 121 м2; присоединительные патрубки входа и выхода рассчитаны на диаметры 35 мм и 28 мм соответственно.

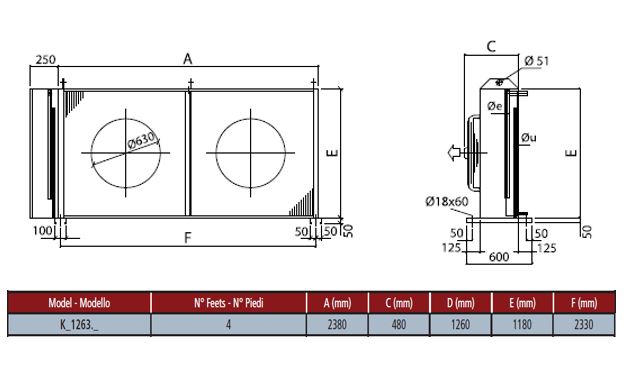

Конденсатор выполнен в горизонтальном варианте с направлением воздушного потока вдоль корпуса, два осевых вентилятора обеспечивают принудительную циркуляцию воздуха через теплообменный блок. Конструкция соответствует типовым требованиям для выносных агрегатов по методике EN 327, что определяет компоновку теплообменной секции и расположение вентиляторов в одном корпусе.

Корпус изделия изготовлен из оцинкованной стали с порошковой окраской, обеспечивающей защиту внешней поверхности от атмосферных воздействий; конструкция рассчитана на эксплуатацию с хладагентом R404A и соответствует промышленным стандартам по материалам и обработке внешних поверхностей. Теплообменная секция имеет расчетную площадь 121 м2, что определяет требуемую геометрию трубной системы и площадь ребристых поверхностей для отдачи тепла.

Применение предполагается в системах коммерческого и промышленного охлаждения с требуемой производительностью около 70 кВт при ΔT=15 К, в том числе в выносных конденсаторах для холодильных установок складов, торговых точек и предприятий пищевой промышленности; присоединительные размеры труб и воздушная подача соответствуют средним по мощности установкам данной категории.
