Конденсатор Thermokey серии «L» 39.6 кВт, R404a, ∆T=15 K, EN 327 2х500 мм, KL 1250.BD Н

Описание

Конденсатор Thermokey серии L (модель KL 1250.BD H) спроектирован для работы в холодильных системах на хладагенте R404A с расчетной теплопроизводительностью около 39,6 кВт при ∆T = 15 K по методике EN 327; теплообменная поверхность устройства составляет порядка 85 м², а общий объем хладагентоносных труб — около 10 л. Обеспечивается принудительная вентиляция с расходом воздуха порядка 9 400 м³/ч за счёт двух вентиляторов диаметром 500 мм; уровень шума, измеренный на расстоянии 10 м, составляет примерно 41 дБ(А). Подсоединение к системе выполняется через патрубки вход/выход диаметром 35/28 мм.

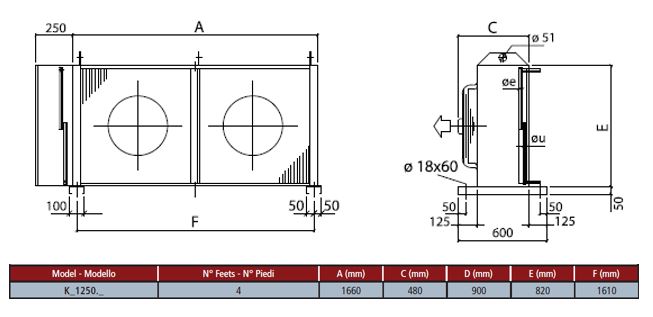

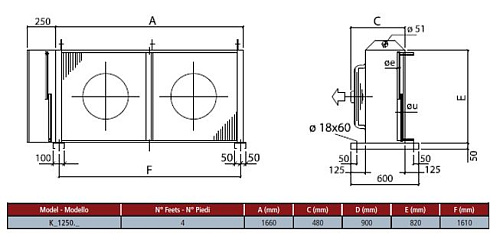

Корпус и компоновка выполнены в горизонтальном исполнении воздушного потока, что определяет расположение вентиляторов и направление движения воздуха через оребренный теплообменник. Два крупных вентилятора обеспечивают равномерный обдув секций теплообменника, а приведённые размеры и конструкция патрубков предусмотрены для интеграции в выносные конденсирующие установки стандартной схемы разводки. Конструкция учитывает требования измерения и сертификации по EN 327.

Внешние элементы корпуса изготовлены из оцинкованной стали с порошковой окраской, обеспечивающей защиту от атмосферных осадков и коррозии в наружной установке. Теплообменник выполнен по трубно-ребристой схеме с площадью поверхности, обеспечивающей заявленную тепловую мощность при заданном ∆T; применяемые технологические решения ориентированы на эксплуатацию с хладагентом R404A.

Установка и эксплуатация возможны в системах холодоснабжения промышленных и коммерческих объектов — складских и пищевых камер, холодильных узлов торговых и производственных комплексов — где требуется выносной наружный конденсатор с горизонтальным обдувом и номинальной мощностью около 40 кВт; размеры патрубков и параметры воздушного потока обеспечивают совместимость с типовыми трубопроводами и вентиляционными просветами таких систем.

Документация

Каталог оборудования
(2 455.50 Kb)
