Конденсатор Thermokey серии «L» 21.5 кВт, R404a, ∆T=15 K, EN 327 1х500 мм, KL 1150.CD Н

Описание

Конденсатор Thermokey серии L рассчитан на теплопроизводительность 21,5 кВт при испытаниях по EN 327 с хладагентом R404A и температурной перегрузкой ΔT = 15 K; для отвода тепла применяется активный воздушный поток порядка 4 400 м3/ч, формируемый одним осевым вентилятором диаметром 500 мм; площадь теплообмена теплообменной секции составляет 57 м2, а внутренний объем трубной системы — 7 л; присоединительные патрубки холодильного контура имеют условные диаметры 28 мм (вход) и 18 мм (выход); звуковое давление на расстоянии 10 м — 38 dBA.

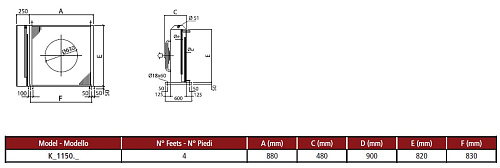

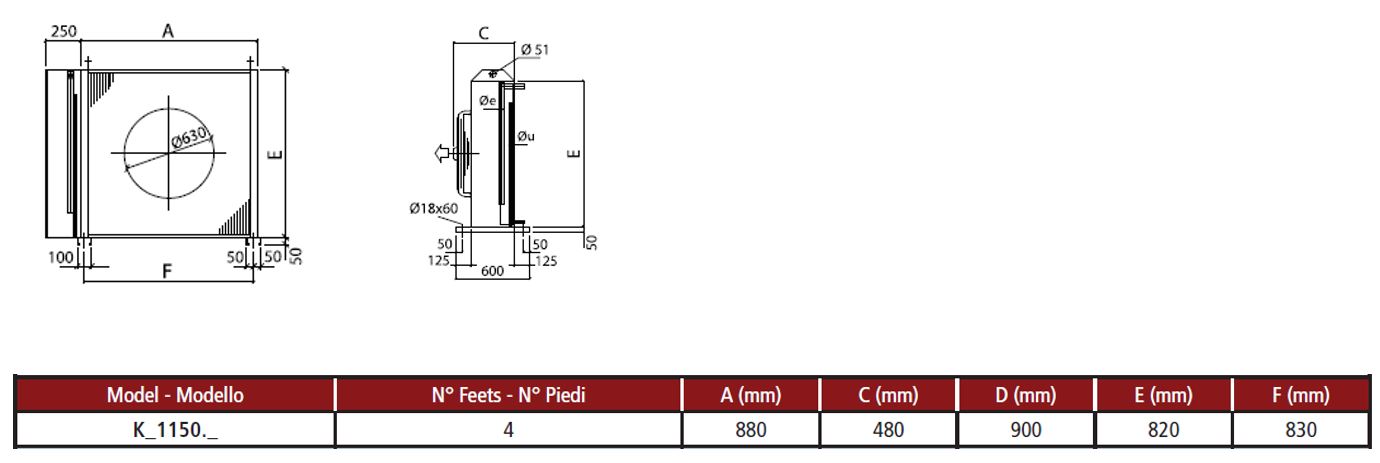

Конструктивно агрегат выполнен как горизонтальный вариант с направленным воздушным потоком через теплообменную поверхность, при этом один крупногабаритный вентилятор обеспечивает необходимую скорость прохождения воздуха через секции; расположение вентиляторного узла и трубопроводных выводов позволяет подключать конденсатор к виткам внешнего холодильного контура с минимальными перепадами гидравлического сопротивления.

Теплообменная часть и испытания соответствуют требованиям EN 327, что определяет размеры, гидравлические параметры и теплопередачу секций для заявленного режима; корпусная часть изготовлена с применением коррозионно-устойчивых технологий обработки поверхности и покрытий, обеспечивающих эксплуатацию в наружных условиях; конструкция вентилятора и теплообменников рассчитана на совместимость с хладагентом R404A.

Устройство предназначено для интеграции в промышленные холодильные системы торговых, логистических и пищевых объектов, где требуется конденсация для мощностей порядка 20–22 кВт; габариты и конфигурация патрубков делают его совместимым с типовыми магистралями соответствующих систем и позволяют использовать агрегат в схемах выносного (наружного) конденсирования.
