Конденсатор Thermokey серии «L» 1102.7 кВт, R404a, ∆T=15 K, EN 327 16х800 мм, KL 2880.CD Н

Описание

Конденсатор Thermokey серии L (модель KL 2880.CD Н) предназначен для выносного размещения в холодильных установках и обеспечивает тепловую отдачу 1102,7 кВт при работе на хладагенте R404A с ∆T 15 K по методике EN 327. Горизонтальная схема воздушного потока реализована массивом вентиляторов, суммарно формирующих расход воздуха порядка 248 000 м3/ч; уровень акустического давления на расстоянии 10 м составляет около 58 dBA. Объём трубной системы составляет 387 л, эффективная площадь теплообмена — порядка 2 282 м2, присоединительные патрубки выполнены диаметрами 2×76 мм (вход) и 2×54 мм (выход).

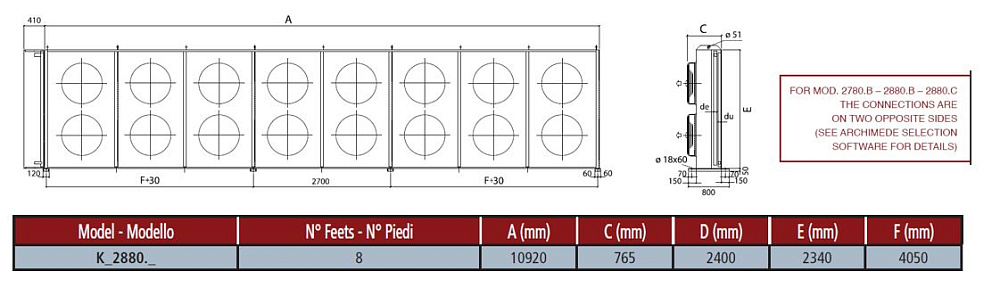

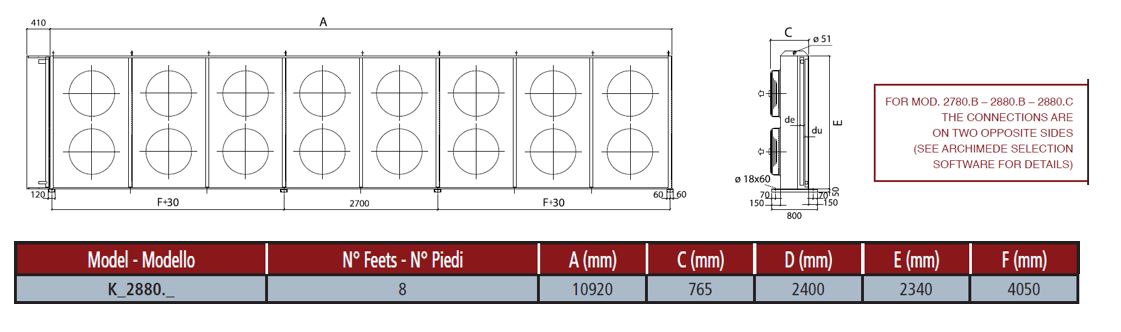

Конструктивно агрегат выполнен в исполнении с горизонтальным направлением воздушного потока: вентиляторы большого диаметра расположены для равномерного обдува теплообменного пучка, а трубная часть представляет собой многотрубную схему, обеспечивающую высокую теплоотдачу при заданном объёме хладагента. Корпус и компоновка компонентов рассчитаны на монтаж в составе удалённых конденсирующих блоков и на интеграцию в промышленные магистральные контуры через штатные патрубки.

Наружные элементы корпуса изготовлены из оцинкованной стали с порошковым лакокрасочным покрытием, устойчивым к атмосферным воздействиям; такие материалы и покрытие применяются для обеспечения коррозионной стойкости при наружной установке. Теплотехнические расчёты и испытания соответствуют требованиям стандарта EN 327, при проектировании использованы типовые решения для оборудования, эксплуатируемого с хладагентом R404A.

Агрегат рассчитан на эксплуатацию в крупных холодильных системах пищевой промышленности, на складах и распределительных центрах, в составе центральных конденсирующих установок и магистральных холодильных циклов, где требуется высокая производительность и возможность подключения к трубопроводам с большими диаметрами присоединений.
