Конденсатор Thermokey серии «L» 942.1 кВт, R404a, ∆T=15 K, EN 327 14х800 мм, KL 2780.CD Н
- Артикул: KL 2780.CD Н
- Бренд: Thermokey
- Вес кг: 1 845
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 340
- Площадь теплообмена м2: 1 997
- Производитель: THERMOKEY
- Вентиляторы шт х Диаметр мм: 14х800
- Патрубки Вход / Выход мм: 2x76 / 2x54
- Расход воздуха м3/час: 217 000
- Производительность кВт R404A DT15K EN327: 942,1
- Уровень шума dBA 10м: 57
Описание
Конденсатор Thermokey серии «L» рассчитан на работу с хладагентом R404A и обеспечивает тепловую производительность 942,1 кВт при разности температур 15 K в соответствии с методикой EN 327; для организации воздухообмена предусмотрен горизонтальный поток с суммарным расходом воздуха порядка 217 000 м3/ч, создаваемым четырнадцатью вентиляторами диаметром 800 мм; заявленный уровень акустического давления на удалении 10 м — 57 dBA. Объём трубной системы составляет 340 л, а эффективная площадь теплообмена — порядка 1 997 м2; присоединительные патрубки для входа и выхода хладагента выполняются парами 76 мм и 54 мм соответственно, что определяет требования к магистральным трассам и арматуре.

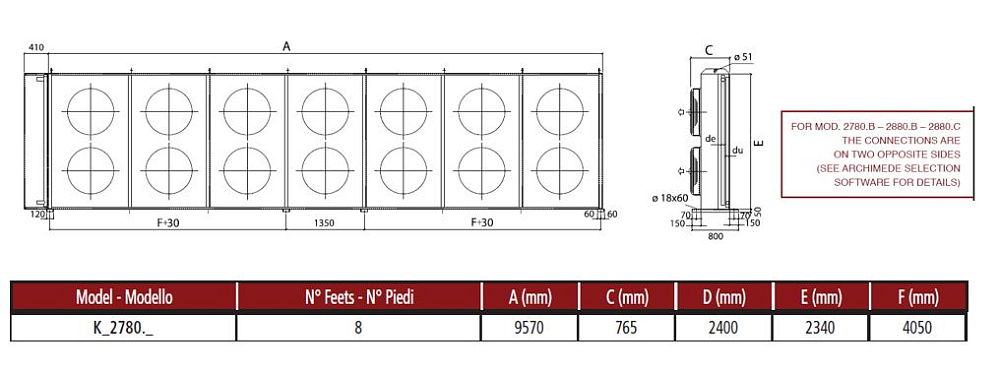

Конструкция агрегата выполнена как выносной конденсатор с горизонтальным направлением воздушного потока: ряд вентиляторов располагается над теплообменным блоком для обеспечения принудительной вентиляции через оребрённую поверхность теплообмена. Конфигурация корпуса и расположение патрубков рассчитаны на интеграцию в выносные холодильные схемы с внешним размещением конденсатора по отношению к компрессорному блоку и магистралям.
Кузов и несущие элементы корпуса выполнены из оцинкованной стали с порошковым покрытием, обеспечивающим стойкость к атмосферным воздействиям; теплообменная поверхность и трубная система рассчитаны на эксплуатацию в промышленных холодильных установках с использованием стандартных фреонов типа R404A и испытаниями/сертификацией по EN 327. Конструкция предполагает использование унифицированных фланцевых/муфтовых присоединений для упрощения монтажа и минимизации объёма работ по встраиванию в существующие трубопроводы.
Применение конденсатора обосновано в промышленных и коммерческих системах холодильного контура большой мощности: холодильные склады, логистические комплексы, предельные секции промышленных морозильных установок и аналогичные объекты, где требуется удалённое размещение теплообменного блока с высокой пропускной способностью воздуха. Указанные размеры патрубков, уровень шума и ориентировочная площадь теплообмена задают параметры совместимости при подборе компрессорной установки, трассировки и акустических мероприятий на площадке монтажа.
