Конденсатор Thermokey серии «L» 620.8 кВт, R404a, ∆T=15 K, EN 327 10х800 мм, KL 2580.BD Н

Описание

Конденсатор Thermokey серии L предназначен для работы с хладагентом R404A и рассчитан на тепловую нагрузку порядка 620,8 кВт при перепаде температуры ΔT = 15 K по методике EN 327; площадь теплообмена составляет примерно 1 070 м², а объем трубной части — 119 литров. Проходящий через блок объем воздушного потока достигает порядка 165 000 м³/ч, что сопоставимо с применением десяти вентиляторов большого диаметра; акустический уровень на расстоянии 10 м составляет примерно 56 дБ(А).

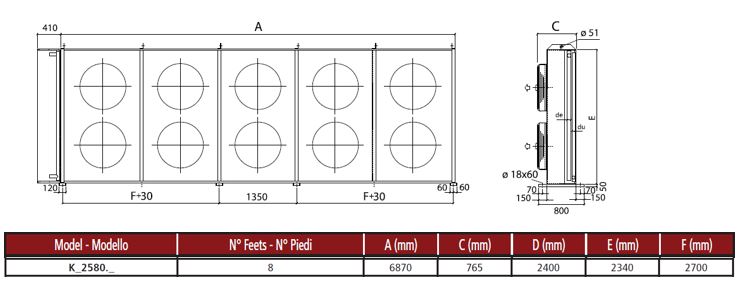

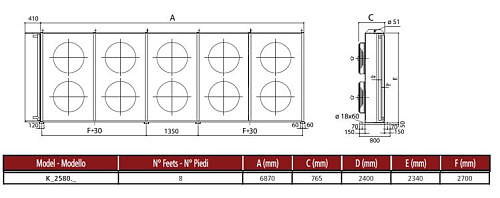

Конструктивно агрегат выполнен под горизонтальный режим воздушного потока: воздушное перемещение обеспечивается десятью осевыми вентиляторами диаметром 800 мм, размещёнными для обеспечения равномерного обдува секций теплообменника, выполненных в соответствии с компоновкой EN 327 10×800 мм. Гидравлические подключения реализованы в виде двух присоединений по 64 мм и двух по 42 мм (вход/выход), что обеспечивает интеграцию с магистралями промышленных холодильных систем.

Корпус изделия выполнен из оцинкованной стали с антикоррозионной защитой и порошковым покрытием, рассчитанным на наружную эксплуатацию; теплообменный блок соответствует требованиям EN 327 по компоновке и технологии изготовления. Конструкция вентиляторной группы и трубной системы рассчитана с учётом применения R404A и эксплуатационных нагрузок, характерных для промышленного холода.

Применение конденсатора целесообразно в выносных холодильных схемах складов, логистических центров и пищевых производств, где требуются решения высокой тепловой мощности; приведённые параметры воздушного потока и уровень шума используются при инженерном обосновании расположения устройства и подборе магистральных присоединений.
