Конденсатор Thermokey серии «H» 450 кВт, R404a, ∆T=15 K, EN 327 3х2х800 мм, KH 2380.CD H
- Артикул: KH 2380.CD H
- Бренд: Thermokey
- Вес кг: 804
- Исполнение: горизонтальный воздушный поток (H)
- Объем труб л: 96
- Площадь теплообмена м2: 856
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 6х800
- Патрубки Вход / Выход мм: 2х64 / 2х42
- Расход воздуха м3/час: 106 200
- Производительность кВт R404A DT15K EN327: 450
- Уровень шума dBA 10м: 56
Описание
Конденсатор Thermokey серии «H» предназначен для выносного (наружного) теплообменного узла холодильных систем и рассчитан на теплопередачу 450 кВт при работе с хладагентом R404A и перепаде температур ∆T=15 K в соответствии с методикой EN 327. Аэродинамическая производительность корпуса обеспечивает пропуск воздуха порядка 106 200 м3/ч, что достигается применением шести вентиляторов диаметром 800 мм; внутренний объём трубной системы составляет 96 л, а эффективная площадь теплообмена — 856 м2. Установленные патрубки для гидравлического подключения выполнены в конфигурации двух входов диаметром 64 мм и двух выходов диаметром 42 мм; уровень акустического давления на расстоянии 10 м соответствует 56 dBA.

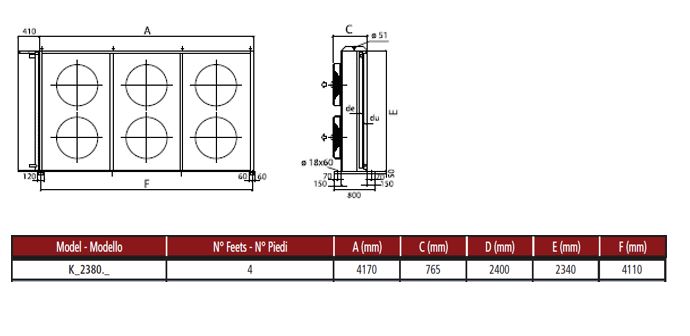

Исполнение агрегата — горизонтальный воздушный поток, что реализовано через расположение вентиляторов и ориентированную компоновку теплообменных блоков по стандартизованной схеме EN 327 3×2×800 мм. Конструкция допускает последовательное или параллельное гидравлическое подключение к конденсационной магистрали за счёт дублированных входных и выходных патрубков, что упрощает интеграцию в централизованные холодильные схемы и распределённые конденсационные установки.
Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, обеспечивающим защиту от атмосферного воздействия и коррозии при наружной эксплуатации. Вентиляторные модули выполнены с крупноразмерными осевыми рабочими колесами (Ø 800 мм) для обеспечения требуемого объёма воздуха при относительно низких оборотах, что учитывает как теплотехнические, так и акустические требования при проектировании систем.
Применение: предназначен для использования в промышленных и коммерческих холодильных установках, в том числе в системах охлаждения для складов, распределительных центров и пищевой промышленности, где требуется конденсация на хладагенте R404A мощностью порядка 450 кВт. Габаритно-компоновочные и присоединительные параметры позволяют интегрировать агрегат в типовые линии магистральных трубопроводов и установки с удалёнными конденсаторными блоками; уровень шума и требования к вентиляции следует учитывать при выборе места наружной установки.
