Конденсатор кожухотрубный MIT-BC 90C, 94 кВт, R407c, Tk=+42, Tw +28 / +33

Описание

Конденсатор кожухотрубный MIT-BC 90C рассчитан на холодопроизводительность 94 кВт по хладагенту R407C при нормативных условиях (температура испарения ≈ +2 °C при перегреве 5 К, температура воды на входе/выходе +12/+7 °C). Конденсатор проектирован для работы при конденсационной температуре порядка +42 °C с расчетным диапазоном температур теплоносителя порядка +28…+33 °C; рабочие емкости аппарата составляют примерно 8,2 л воды и 11 л хладагента, при этом требуемый расход воды для достижения номинальной производительности — около 15,6 м3/ч, а падение давления холодильной части — порядка 73 кПа.

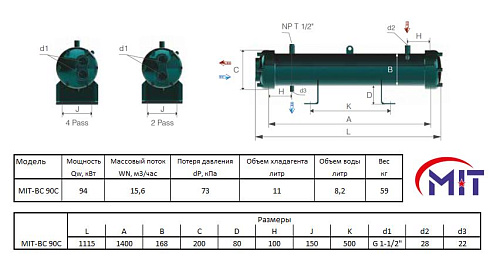

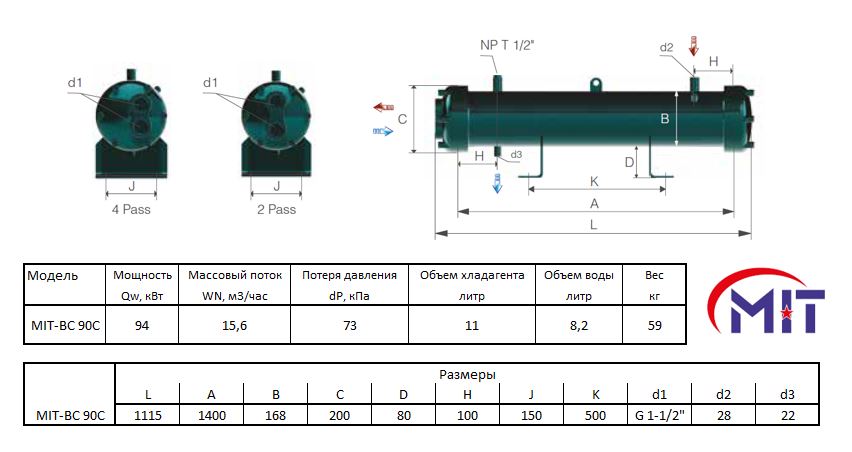

Аппарат выполнен в кожухотрубном исполнении с четырехходовой схемой трубного блока, что обеспечивает многопроходный теплообмен между теплоносителем и фреоном и согласовано с заявленными гидравлическими параметрами. Подключение фреоновой магистрали осуществляется по входному/выходному патрубкам условных диаметров 28 мм и 22 мм с резьбовыми соединениями G 1 1/2", что определяет требования к монтажу и герметизации трубопроводов при интеграции в холодильную установку.

Конструкция и материалы аппарата обеспечивают совместимость с хладагентами семейства HFC и HCFC; модель поставляется и тестируется с использованием R407C в качестве рабочего хладагента. Четырехходовая компоновка трубного пучка и классический кожухотрубный принцип работы применяются для повышения эффективности теплообмена в системах водяного охлаждения.

Применение конденсатора целесообразно в промышленных и коммерческих холодильных установках — центральных агрегатах для торговли, логистики и пищевой промышленности — где требуется водяное охлаждение конденсатора на мощности порядка 90–100 кВт и эксплуатация при указанных рабочих температурах и давлении.

Документация

Водяные конденсаторы MIT BC.pdf
(282.27 Kb)
