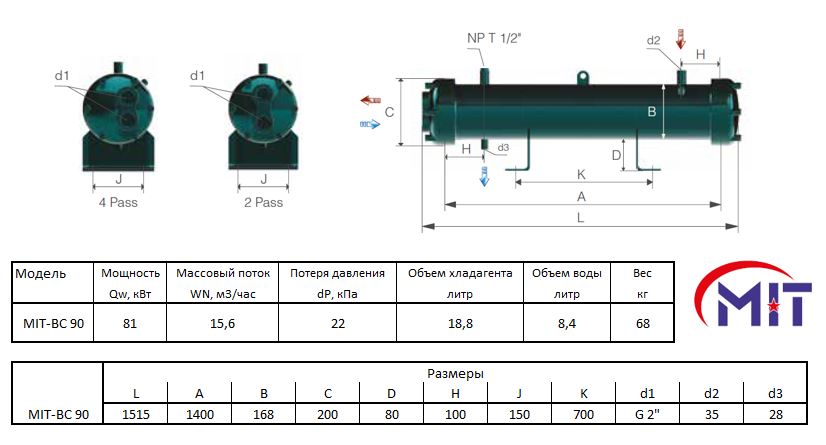

Конденсатор кожухотрубный MIT-BC 90, 81 кВт, R407c, Tk=+42, Tw +28 / +33
- Артикул: MIT-BC 90
- Бренд: EKIN / MIT
- Вес кг: 68
- Вместимость по воде дм3: 8,4
- Вместимость по хладагенту дм3: 18,8
- Исполнение: 2-х-ходовый
- Потери давления кПа: 22
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 81
- Патрубки хладагента Вход / Выход: 35 / 28
- Патрубки Вход / Выход дюйм: G 2"
- Расход воды м3/час: 15,6
Описание
Конденсатор кожухотрубный MIT-BC 90 рассчитан на работу с хладагентом R407C и обеспечивает холодопроизводительность порядка 81 кВт при приведённых условиях испытаний (испарительная температура +2 °C, расчётный перепад 5 K и температуре теплоносителя порядка +12/+7 °C). В наименовании также указаны ориентировочные температурные показатели конденсации (Tk ≈ +42 °C) и примеры температур теплоносителя (+28 / +33 °C), что позволяет соотнести паспортную мощность с эксплуатационными режимами конденсации и теплоотдачи.
Теплообменник выполнен по кожухотрубной двухходовой схеме, при которой хладагент последовательно проходит через два прохода трубного пучка, а теплоноситель циркулирует по корпусу; такая схема влияет на гидравлические характеристики и требует соответствующего трассирования трубопроводов. Для интеграции в холодильный контур предусмотрены фланцевые/резьбовые патрубки хладагента с условными размерами 35/28 мм и типовой резьбой G 2", что определяет требования к присоединительным элементам и арматуре.
Конденсатор имеет встроенный объём теплоносителя около 8,4 дм3 и объём хладагента порядка 18,8 дм3, что влияет на параметры инерционности и объём заправки системы. При проектировании гидросистемы следует ориентироваться на расчётный расход воды примерно 15,6 м3/ч и ожидаемое падение давления порядка 22 кПа, используемые при подборе циркуляционных насосов и арматуры. По совместимости изделие соответствует работе с хладагентами семейства HFC/HCFC, в том числе R407C, что учитывается при выборе рабочего хладагента и регламенте обслуживания.
Применение конденсатора уместно в промышленных холодильных установках и системах технологического охлаждения, где требуется конденсация фреоновых контуров при указанных температурных режимах; конструктивные и присоединительные параметры позволяют его включать в агрегаты холодоснабжения предприятий торговли, логистики и пищевой переработки с соответствующей гидравлической и фреоновой схемой.
Документация
