Конденсатор кожухотрубный MIT-BC 75C, 79 кВт, R407c, Tk=+42, Tw +28 / +33

Описание

Конденсатор кожухотрубный MIT-BC 75C назначен для работы с хладагентом R407C и имеет номинальную холодопроизводительность 79 кВт при эталонных условиях испытаний (испарительная температура +2 °C, перегрев 5 K, параметры теплоносителя по указанной методике). Для обеспечения этой производительности рассчитан расход воды около 12,9 м3/ч; внутренние объёмы теплообменника составляют примерно 7,3 л для воды и 12,1 л для хладагента, что определяет требования к заполнению и сервистным операциям. Номинальный режим конденсации соответствует температуре порядка +42 °C, гидравлическое сопротивление по хладагенту при расчётных режимах примерно 65 кПа, что должно учитываться при подборе магистралей и компрессорной установки.

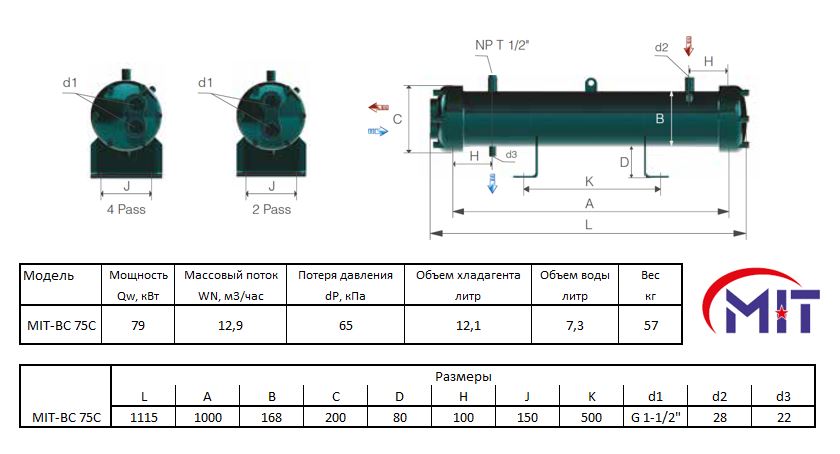

Кожухотрубная конструкция с четырёхходовым трубным пакетом обеспечивает последовательное прохождение теплоносителя через несколько зон теплообмена, что увеличивает суммарную длину труб и способствует более равномерному отводу тепла по сечению. Соединительные патрубки для хладагента выполнены под трубные диаметры 28 мм (вход) и 22 мм (выход), водяные патрубки — с резьбой G 1 1/2", расположение и размеры патрубков рассчитаны для интеграции в промышленные сети циркуляции воды и позволяют реализовать требуемые гидравлические режимы без дополнительных переделок корпуса.

При разработке системы эксплуатации предусмотрена совместимость с групповыми HFC- и HCFC-хладагентами, включая R407C, что делает конденсатор применимым в промышленных холодильных агрегатах и водяных системах охлаждения. Конденсатор подходит для комплектации холодильных машин, чиллеров и конденсационных секций в установках торговых, логистических и пищевых предприятий, где требуются расчётные параметры конденсации до указанных температур и заданный водяной расход.

Документация

Водяные конденсаторы MIT BC.pdf
(282.27 Kb)
