Конденсатор кожухотрубный MIT-BC 65, 58 кВт, R407c, Tk=+42, Tw +28 / +33

Описание

Конденсатор кожухотрубный MIT-BC 65 рассчитан на тепловой сток порядка 58 кВт при работе с хладагентом R407C; приведённые паспортные условия измерения включают испарительную температуру +2°C и температурный режим теплоносителя, указанный как +12°C / +7°C, при расчетной конденсационной температуре +42°C. Для обеспечения указанной холодопроизводительности предусмотрен расход воды теплоносителя около 11,2 м3/ч и рабочие гидравлические параметры, при которых потери давления в системе составляют примерно 31 кПа; внутренние объёмы аппарата по воде и хладагенту составляют 6,2 и 7,5 дм3 соответственно.

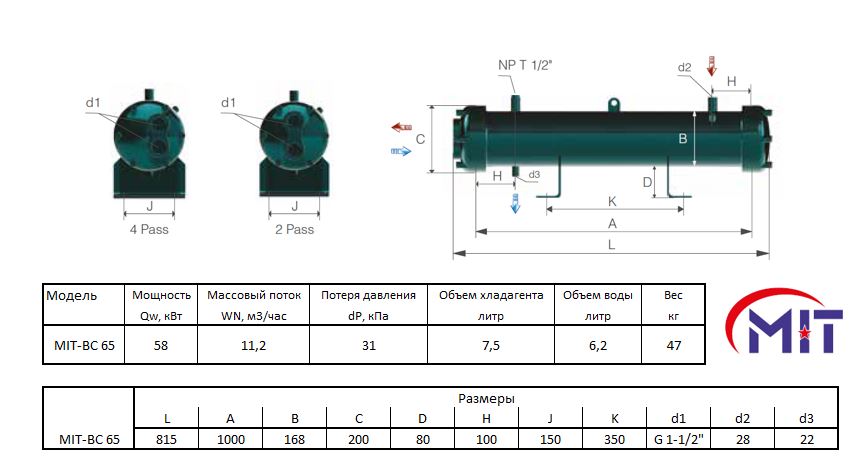

Конструктивно изделие выполнено по схеме кожухотрубного теплообменника с четырёхходовой разводкой трубного пучка, что формирует многократное прохождение теплоносителя через трубную часть и повышает эффективность теплообмена при требуемых перепадах температур. Патрубки для подключения хладагента имеют номинальные проходы 28 мм (вход) и 22 мм (выход) с резьбой G 1 1/2", что обеспечивает совместимость с типовыми магистральными соединениями в холодильных установках.

Используемая технология — классическая кожухотрубная конструкция с многоходовым трубным пучком и водяным контуром для отвода тепла; конструкция рассчитана на работу с хладагентами семейства HFC/HCFC, включая R407C. Небольшие внутренние объёмы по хладагенту и воде снижают необходимый заправочный объём и упрощают гидравлическую интеграцию в существующие схемы.

Оборудование предназначено для применения в схемах конденсации средне- и низкотемпературных холодильных агрегатов в торговле, складской логистике и пищевой промышленности, где требуются водоохлаждаемые конденсаторы с высокой теплообменной мощностью при указанных температурных режимах и заданном расходе теплоносителя.

Документация

Водяные конденсаторы MIT BC.pdf
(282.27 Kb)
