Конденсатор кожухотрубный MIT-BC 55, 51 кВт, R407c, Tk=+42, Tw +28 / +33

Описание

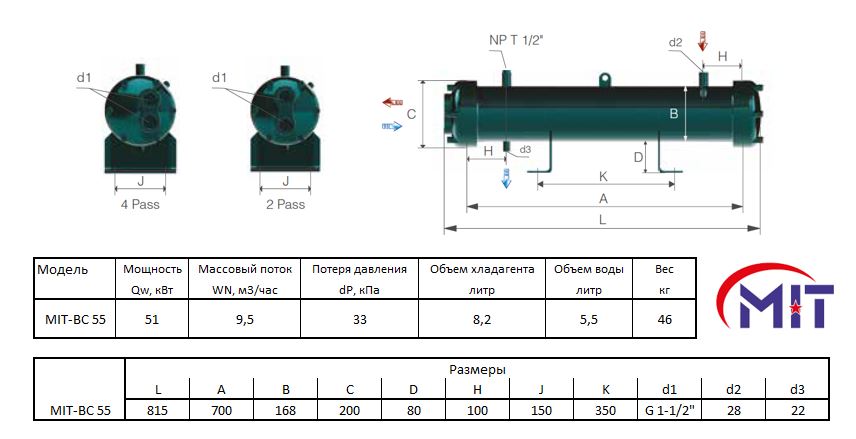

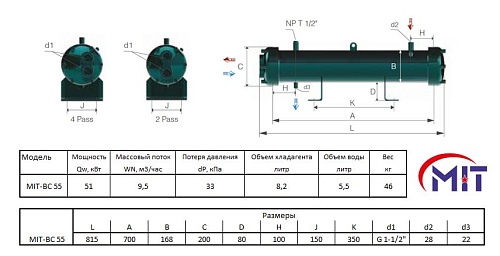

Кожухотрубный конденсатор MIT-BC 55 предназначен для работы с хладагентом R407C и обеспечивает расчетную холодопроизводительность порядка 51 кВт при стандартных лабораторных условиях (T0=+2°C, dT=5 K) и температуре теплоносителя, близкой к +12/+7°C; конструктивно рассчитан на режимы конденсации при температуре до ≈+42°C. Для достижения номинальной производительности требуется пропуск воды около 9,5 м3/ч, при этом гидравлические потери в теплообменнике составляют примерно 33 кПа; внутренние объёмы теплообменника — около 5,5 дм3 для воды и 8,2 дм3 для хладагента.

Конденсатор выполнен по четырёхходовой схеме, при которой хладагент многократно проходит через трубную часть теплообменника, что улучшает распределение теплового потока и повышает эффективность теплообмена при заданных габаритах. Подключение хладагента организовано через патрубки с условными диаметрами 28 и 22 и присоединительной резьбой G 1 1/2", расположение патрубков обеспечивает прямое встраивание в контур холодильной установки.

Реализованная кожухотрубная технология обеспечивает физическое разделение потоков теплоносителя и хладагента и характерна для промышленных конденсаторов, где необходима надёжная работа при циркуляции воды с заданным дебитом и давлением. Модель выпускается производителем EKIN/MIT и соответствует типовым конструктивным решениям для серийных промышленных теплообменников данного класса.

Применение целесообразно в промышленных холодильных системах торговых, логистических и пищевых предприятий, где требуется конденсация хладагента при повышенных температурах окружающей среды; конструкция оптимизирована для работы с R407C, при необходимости возможна эксплуатация с другими совместимыми HFC/HCFC-составами при проверке совместимости с материалами и маслом системы по документации производителя.

Документация

Водяные конденсаторы MIT BC.pdf
(282.27 Kb)
