Конденсатор кожухотрубный MIT-BC 220, 227 кВт, R407c, Tk=+42, Tw +28 / +33

Описание

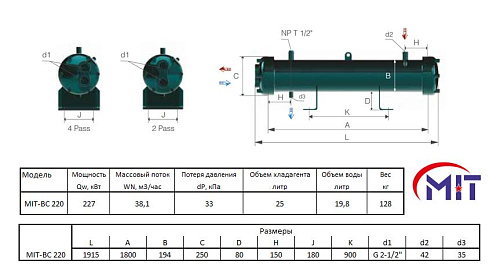

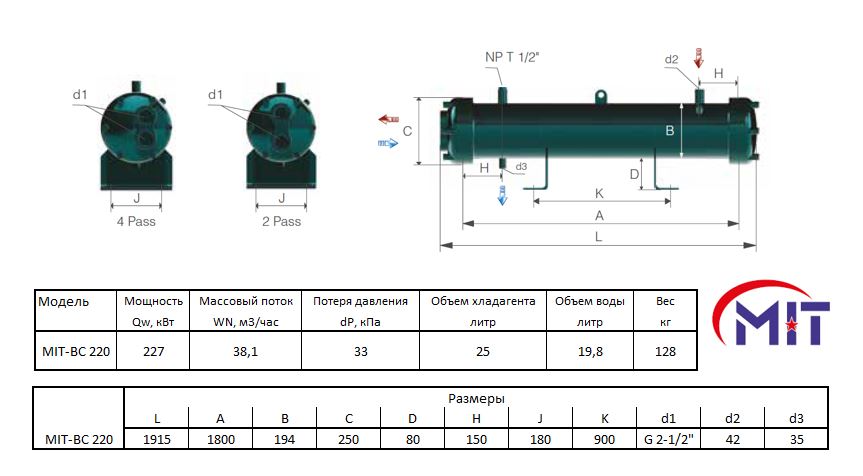

Конденсатор кожухотрубный MIT-BC с холодопроизводительностью 227 кВт рассчитан на работу с хладагентом R407C; расчетная производительность указана при стандартных условиях испытаний (испарительная температура порядка +2 °C с температурным перепадом 5 °C и подачей/возвратом охлаждающей воды около +12/+7 °C), при этом температура насыщения конденсации принята около +42 °C. Гидравлические параметры включают расчетный расход воды 38,1 м3/ч и потери давления на стороне воды порядка 33 кПа; внутренние наполнения составляют примерно 19,8 дм3 воды и 25 дм3 хладагента. Соединения хладагента выполнены под патрубки диаметром 42/35 мм с резьбой G 2 1/2".

Конструктивно аппарат представляет собой двухходовый кожухотрубный теплообменник, где последовательное прохождение теплоносителя через трубный пучок обеспечивает требуемый тепловой напор при заданных гидравлических условиях. Двухходовая схема влияет на распределение скоростей потока и теплопередачу, а указанные габариты патрубков и внутренние объёмы позволяют интегрировать конденсатор в компрессорные станции с соответствующими холодильными магистралями.

Кожухотрубная конструкция предусматривает наличие трубного пучка и кожуха как основные элементы теплообмена; заявленные объёмы и компоновка учитываются при подборе заряда хладагента и при гидравлическом расчёте системы. Конденсатор совместим с хладагента‑ми HFC/HCFC, в частности с R407C, что следует учитывать при проектировании и выборе материалов магистралей и арматуры.

Применение целесообразно в стационарных холодильных установках средней мощности: компрессорных агрегатах для складских и логистических объектов, торговых холодильных системах и технологическом охлаждении пищевого производства, где требуются пакетные решения с конденсацией на водяной контур и соответствующая пропускная способность водяной стороны.

Документация

Водяные конденсаторы MIT BC.pdf
(282.27 Kb)
