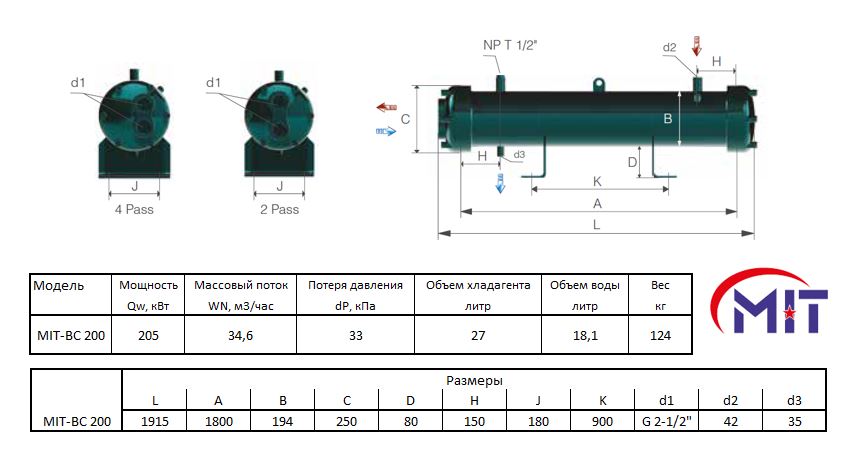

Конденсатор кожухотрубный MIT-BC 200, 205 кВт, R407c, Tk=+42, Tw +28 / +33
- Артикул: MIT-BC 200
- Бренд: EKIN / MIT
- Вес кг: 124
- Вместимость по воде дм3: 18,1
- Вместимость по хладагенту дм3: 27
- Исполнение: 2-х-ходовый
- Потери давления кПа: 33
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 205
- Патрубки хладагента Вход / Выход: 42 / 35
- Патрубки Вход / Выход дюйм: G 2 1/2"
- Расход воды м3/час: 34,6
Описание
Кожухотрубный конденсатор MIT-BC рассчитан на теплообмен с водой и обеспечивает холодопроизводительность порядка 205 кВт при работе на хладагенте R407C в заданных режимах (конденсационная температура около +42 °C; температурный режим теплоносителя на входе/выходе порядка +28/+33 °C). Расчетный расход воды при номинальной нагрузке составляет 34,6 м3/ч; внутренний объем воды теплообменной секции — 18,1 дм3, объем хладагента в аппарате — 27 дм3. Гидравлическое сопротивление указано на уровне 33 кПа, что отражает дополнительные потери давления при протоке теплоносителя через секцию.
Конденсатор выполнен в классическом кожухотрубном исполнении с двухходовой организацией потока тыльной среды по трубной системе, что обеспечивает прохождение теплоносителя через два последовательных прохода для повышения эффективности теплообмена при заданных граничных условиях. Подвод и отвод хладагента осуществляются через патрубки типоразмера G 2 1/2" (соответствующие диаметры 42/35), что соответствует промышленным присоединениям для магистралей соответствующего сечения.
Прибор предназначен для интеграции в системы водоохлаждаемого конденсирования на промышленных холодильных установках и совместим с хладагентами семейства HFC/HCFC, в частности с R407C; типовые области применения включают холодильные цепочки торговых объектов, складской и логистической инфраструктуры, а также предприятия пищевой промышленности, где требуются водоохлаждаемые конденсаторы с указанной тепловой мощностью и расходом теплоносителя.
