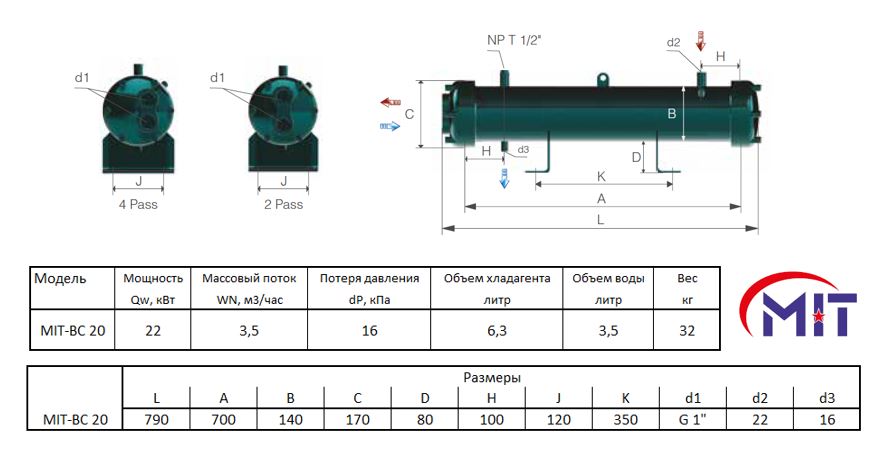

Конденсатор кожухотрубный MIT-BC 20, 22 кВт, R407c, Tk=+42, Tw +28 / +33
- Артикул: MIT-BC 20
- Бренд: EKIN / MIT
- Вес кг: 32
- Вместимость по воде дм3: 3,5
- Вместимость по хладагенту дм3: 6,3
- Исполнение: 4-х ходовый
- Потери давления кПа: 16
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 22
- Патрубки хладагента Вход / Выход: 22 / 16
- Патрубки Вход / Выход дюйм: G 1"
- Расход воды м3/час: 3,5
Описание
Конденсатор кожухотрубный MIT-BC 20 от производителя EKIN/MIT представляет собой кожухотрубный теплообменник с номинальной холодопроизводительностью порядка 22 кВт при использовании хладагента R407C; параметры испытаний — испарительная температура +2 °C (перегрев ≈5 K), температура воды на входе/выходе теплообменника +12/+7 °C, расчетная температура конденсации около +42 °C. Внутренний объём для воды составляет 3,5 дм3, объём по хладагенту — 6,3 дм3, расчётный расход воды для достижения указанной производительности — 3,5 м3/ч, потери давления по хладагенту через аппарат — порядка 16 кПа.
Конструкция четырёхходовая (четырёхпроходная) обеспечивает многократное прохождение хладагента через трубный пучок для повышения коэффициента теплообмена при ограниченной длине пакета труб, при этом входной и выходной патрубки хладагента выполнены с условными диаметрами 22 и 16 мм и резьбой G1" для подключения магистралей. Кожухотрубная компоновка разделяет водную и хладагентную циркуляции, что упрощает обслуживание и учёт объёмов зарядов обеих сред.
Применение аппарата ориентировано на водоохлаждаемые конденсационные узлы средних мощностей в холодильных системах торговых и складских объектов, логистических комплексов и технологического холодильного оборудования пищевой промышленности; конденсатор рассчитан на работу с R407C и совместим с классами HFC/HCFC, что обеспечивает возможность интеграции в существующие установки с соответствующими хладагентами и гидравлическими параметрами.
