Конденсатор кожухотрубный MIT-BC 145, 141 кВт, R407c, Tk=+42, Tw +28 / +33

Описание

Конденсатор кожухотрубный MIT-BC 145 предназначен для систем холодоснабжения и рассчитан на работу с хладагентом R407C; его номинальная холодопроизводительность составляет порядка 141 кВт при эталонных условиях испытаний (испарение около +2 °C, теплопередача с температурным интервалом воды, приведённым в паспортных данных). Рабочая точка предполагает конденсацию при температуре порядка +42 °C и эксплуатацию в диапазоне температур воды на теплообменнике, указанном производителем; гидравлические параметры включают расход воды примерно 25,1 м3/ч и гидравлические потери порядка 46 кПа, объём воды в аппарате — 12,1 дм3, объём хладагента — 22,4 дм3.

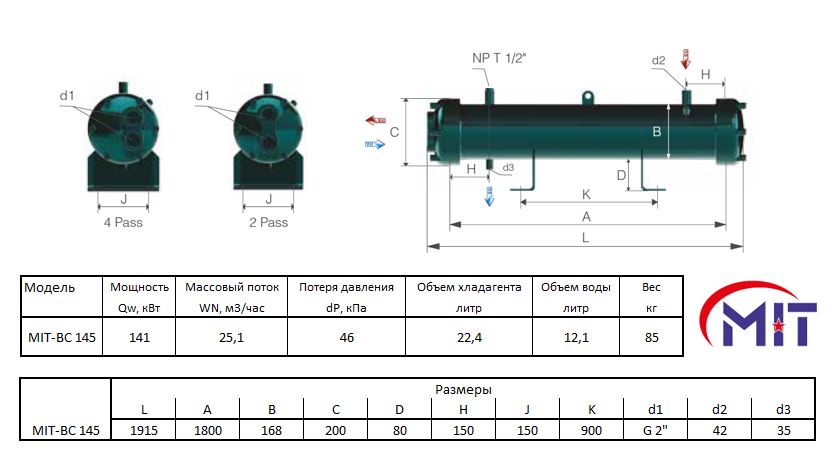

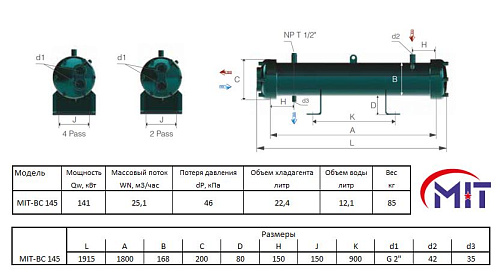

Конструкция выполнена по схеме кожухотрубного теплообменника с двухходовым (2‑ходовым) циркуляционным трактом хладагента, что удлиняет путь теплоносителя через трубный пучок и влияет на тепловой и гидравлический баланс аппарата. Патрубки для подводов и отводов хладагента снабжены ответными соединениями диаметром 42 и 35 мм, а горизонтальные/водяные присоединения оформлены в исполнении G 2", что учитывается при проектировании трубопроводов и арматуры.

Конденсатор изготовлен производителем EKIN / MIT и рассчитан на применение в коммерческих и промышленных системах охлаждения и кондиционирования, включая технологические холодильные установки и логистические камеры; конструктивные и гидравлические характеристики необходимо учитывать при подборе циркуляционного оборудования, объёма хладагента в системе и схемы подключения к холодильному агрегату. Аппарат совместим с HFC‑ и HCFC‑типами хладагентов, в том числе с R407C, что определяет область его применения в существующих хладоагрегатах и реконструкциях установок.

Документация

Водяные конденсаторы MIT BC.pdf
(282.27 Kb)
