Конденсатор кожухотрубный MIT-BC 130, 120 кВт, R407c, Tk=+42, Tw +28 / +33
- Артикул: MIT-BC 130
- Бренд: EKIN / MIT
- Вес кг: 75
- Вместимость по воде дм3: 11,8
- Вместимость по хладагенту дм3: 14,9
- Исполнение: 2-х-ходовый
- Потери давления кПа: 27
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 120
- Патрубки хладагента Вход / Выход: 35 / 28
- Патрубки Вход / Выход дюйм: G 2"
- Расход воды м3/час: 22,4
Описание
Конденсатор кожухотрубный MIT-BC 130 рассчитан на холодопроизводительность 120 кВт при работе на хладагенте R407C; рабочая точка приведена для условий испарения T0 = +2 °C с перегревом 5 K и температурой охлаждающей воды Tw = +12/+7 °C, при этом в паспорте также указаны условия конденсации с Tk = +42 °C и вариант температур воды Tw = +28/+33 °C. Гидравлические и теплотехнические параметры соответствуют расходу воды порядка 22,4 м3/ч и потере давления в водяном контуре около 27 кПа.

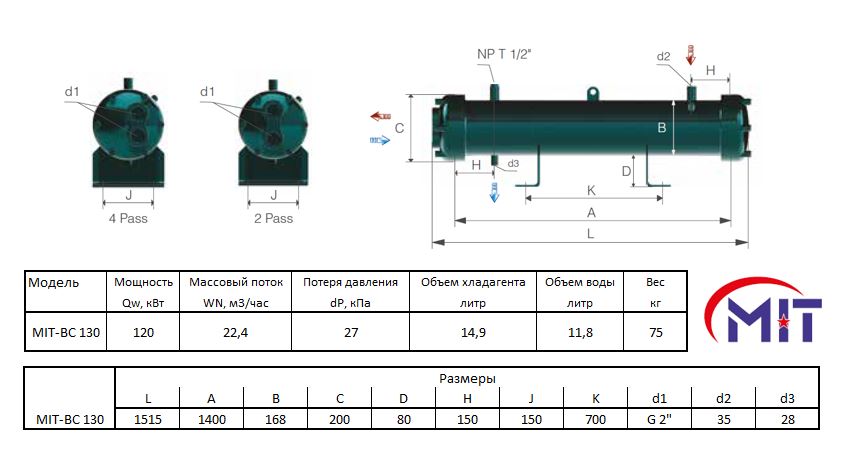

Конструктивно аппарат выполнен в кожухотрубном исполнении с двухходовой схемой прохождения теплоносителя через трубные пучки, что обеспечивает последовательный проход теплообмена и упрощает гидравлическую развязку контуров. Рабочие объёмы указаны как 11,8 дм3 по воде и 14,9 дм3 по хладагенту, что важно учитывать при расчёте зарядов и при пуско-наладочных работах. Патрубки для хладагента предусмотрены с условными проходами 35/28 и резьбовыми соединениями G 2", что определяет требования к трубопроводу и фланцевым переходникам при монтаже.
Конденсатор предназначен для интеграции в холодильные установки среднего класса мощности и совместим с хладагентами семейства HFC и HCFC; в типичных схемах используется на системах промышленного и коммерческого холодоснабжения, включая склады, логистические центры и предприятия пищевой промышленности, где требуются аппараты с указанной теплопроизводительностью и гидравлическими параметрами.
