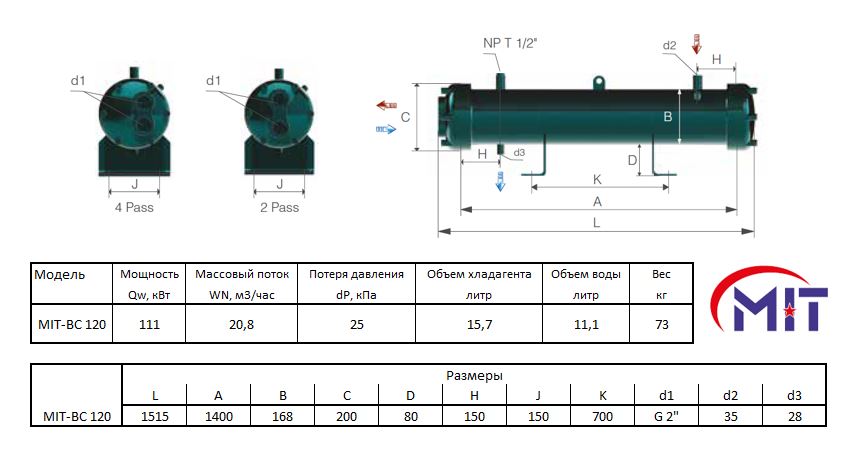

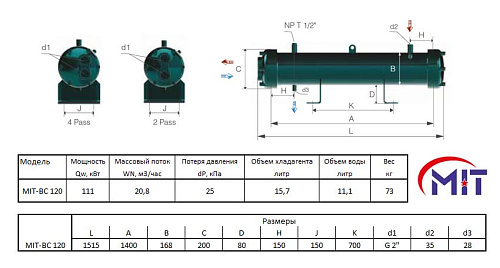

Конденсатор кожухотрубный MIT-BC 120, 111 кВт, R407c, Tk=+42, Tw +28 / +33
- Артикул: MIT-BC 120
- Бренд: EKIN / MIT
- Вес кг: 73
- Вместимость по воде дм3: 11,1
- Вместимость по хладагенту дм3: 15,7
- Исполнение: 2-х-ходовый
- Потери давления кПа: 25
- Производитель: EKIN / MIT
- Холодопроизводительность кВт R407C T0=+2/dt5, Tw=+12 / +7: 111
- Патрубки хладагента Вход / Выход: 35 / 28
- Патрубки Вход / Выход дюйм: G 2"
- Расход воды м3/час: 20,8
Описание
Конденсатор кожухотрубный MIT-BC 120 рассчитан на холодопроизводительность порядка 111 кВт при использовании хладагента R407C и испытательных условиях с испарительной температурой около +2 °C и проточной водой с характерной парой температур около +12/+7 °C. Расчетные рабочие температуры включают конденсационную точку на уровне приблизительно +42 °C и режимы теплообмена с водяным контуром порядка +28/+33 °C; проектный расход воды для данного теплового потока составляет около 20,8 м3/ч, при этом гидравлические потери через теплообменник достигают примерно 25 кПа. Внутренние объёмы аппарата: примерно 11,1 литра для водяной части и около 15,7 литра для хладагента; присоединения хладагента выполнены с условными диаметрами 35 и 28 мм и наружной резьбой G 2".
Конструктивно устройство представляет собой двухходовой кожухотрубный теплообменник, где трубный пучок организует двукратный проход теплоносителя для повышения эффективности теплообмена при заданных гидравлических условиях. Двухходовое исполнение определяет последовательное распределение потока и соотношение скоростей внутри пучка, что отражается на проектном перепаде давления и требуемом расходе воды. Присоединительные патрубки и размеры фланцев/резьб позволяют интегрировать конденсатор в промышленную холодильную сеть с типовыми магистралями хладагента и водяного охлаждения.
Теплообменная схема ориентирована на использование современных HFC-хладагентов; в конкретной конфигурации использован R407C, при этом конструкция совместима с применением других HFC/HCFC-классов хладагентов. Технология кожухотрубного теплообмена обеспечивает устойчивую работу при циркуляции воды в открытых или замкнутых системах охлаждения с указанными гидравлическими параметрами.
Применение данного конденсатора целесообразно в промышленных и коммерческих холодильных установках: центральных холодильных агрегатах складских и логистических комплексов, системах охлаждения предприятий пищевой промышленности и технологических линий, где требуется непрерывный отвод конденсационной тепловой нагрузки порядка сотен киловатт и интеграция с водяными контурами заданных температур и расхода.
