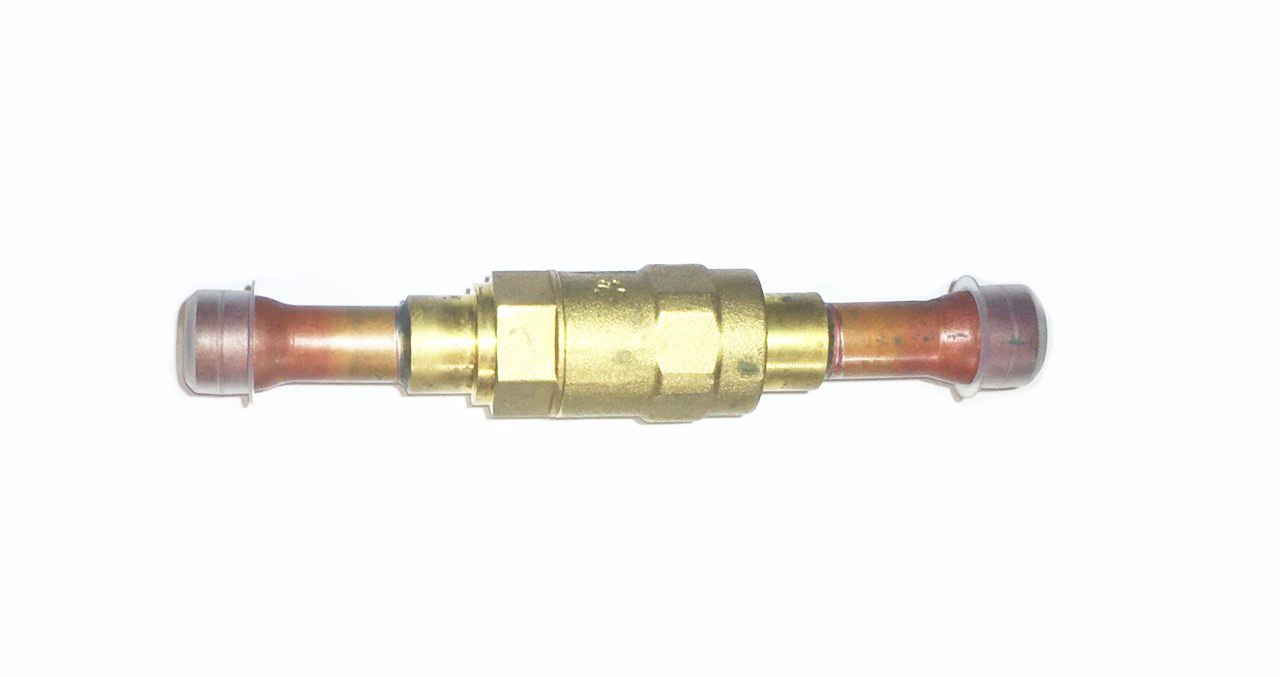

КЛАПАН РАЗНОСТИ ДАВЛЕНИЯ (ДИФФ. КЛАПАН NRD) VRS-8.015 Differential Check Valve 1/2" ODS, Италия
- Артикул: VMCV 315/4s
- Вес кг: 0,167
- Производитель: Igloo
- Диапазон открытия клапана bar: 1,5
- Максимальная рабочая температура: -40 / +150 °C
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 1,8
- Соединение пайка Ø Дюймы / мм: 1/2" / -
Описание
Клапан дифференциального типа VRS-8.015 (Differential Check Valve 1/2" ODS) производства Igloo рассчитан на срабатывание при перепаде давления порядка 1,5 бар; при этом пропускная способность по коэффициенту Kv составляет 1,8 м3/ч, а предельно допустимое рабочее давление достигает 45 бар; рабочий температурный интервал охватывает диапазон от −40 °C до +150 °C.
Конструктивно клапан предназначен для включения в байпасную линию между линией нагнетания и жидкостной линией на входе ресивера и применяется совместно с регулятором давления KVR для повышения/поддержания давления в ресивере; конструкция обеспечивает перепуск рабочей среды при достижении заданного дифференциального давления и предотвращает обратный ток в нормальном положении.
Соединение выполнено под пайку ODS диаметром 1/2", что предполагает применение технологии пайки при монтаже в трубопроводных системах холодильных установок; заявленный температурный и давленческий диапазоны указывают на рассчитанность конструкции и уплотнений на термальные и гидравлические нагрузки в условиях промышленной эксплуатации.
Клапан применим в холодильных контурах коммунально-промышленных и пищевых предприятий для работы в ресиверных схемах и байпасных трактах, совместим с регуляторами давления серии KVR и системами, использующими стандартное 1/2" ODS соединение; рабочие параметры позволяют использовать его в низкотемпературных и среднетемпературных цепях при высоком рабочем давлении.
