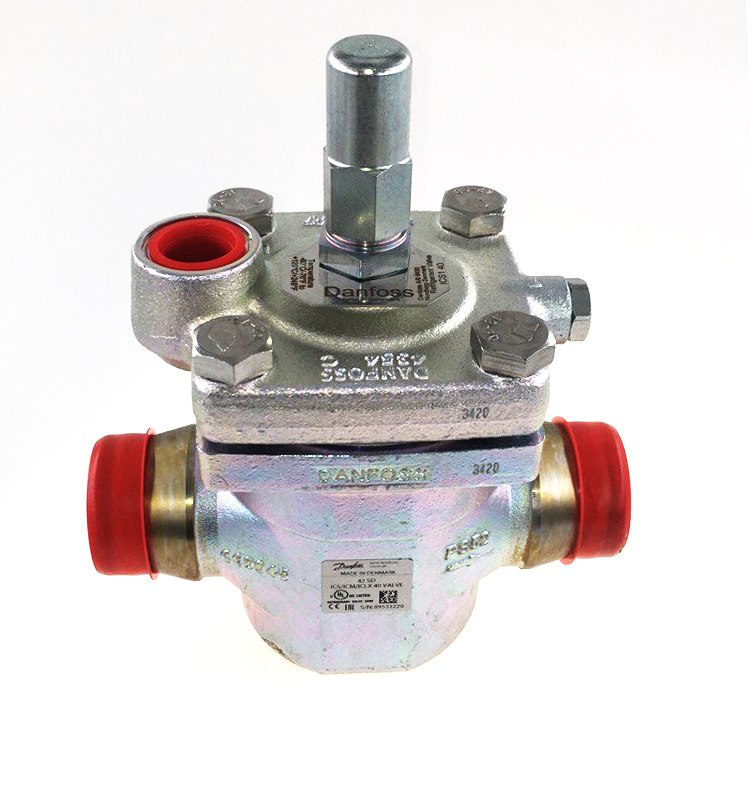

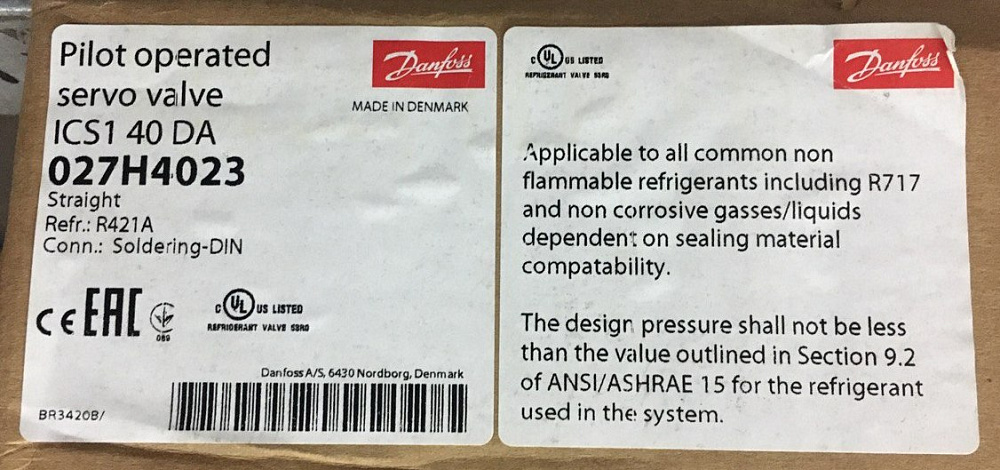

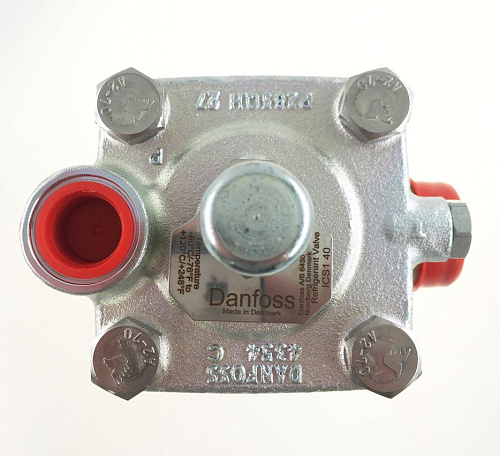

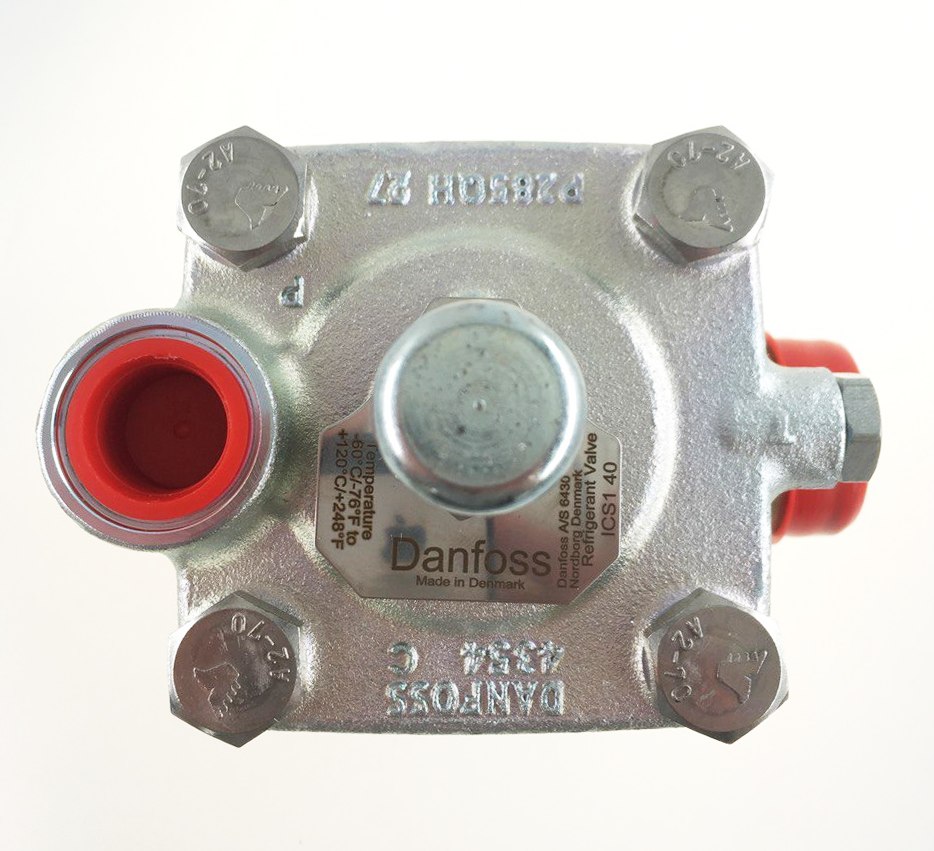

Клапан пилотный с сервоуправлением Danfoss ICS1-40 DA, 1 5/8", пайка DIN, 027H4023

Описание

Пилотный клапан с сервоуправлением Danfoss ICS1-40 DA представляет собой прямой регулирующий элемент для холодильных контуров с пропускной способностью, соответствующей коэффициенту Kv примерно 27 м3/ч; расчетный температурный диапазон эксплуатации охватывает от −60 до +120 °C, а максимально допустимое рабочее давление заявлено на уровне 52 бар. Соединение рассчитано на пайку с внешним диаметром трубопровода 1 5/8" (42 мм), что обеспечивает интеграцию в магистрали соответствующего типоразмера.

Конструктивно клапан выполнен в прямом исполнении с пилотным (серво) управлением, где управляющий элемент обеспечивает дистанционную модуляцию основного прохода и стабильность рабочего положения при изменениях давления в системе. Пайковое соединение подразумевает выполнение монтажных соединений методом пайки/бразирования в технологической цепи, при этом габаритные и присоединительные решения ориентированы на стандартные трубные диаметры в указанных диапазонах.

При выборе и эксплуатации следует учитывать заявленные границы давления и температурный режим в привязке к конкретному хладагенту: в технической документации для аналогичных исполнений указываются типовые значения номинального рабочего давления (PN) порядка 28 бар для аммиака (R717) и около 30 бар для отдельных групп фреонов; это требует сверки с требованиями конкретного холодильного контура и нормативными ограничениями при использовании соответствующих хладагентов. Клапан предназначен для промышленного применения в холодильных установках, системах кондиционирования и технологических магистралях пищевой и складской отраслей, где необходима регулировка потока и давления рабочей среды.

Документация

Инструкция-2022
(757.50 Kb)
