Конденсатор Thermokey серии «L» 1102.7 кВт, R404a, ∆T=15 K, EN 327 16х800 мм, KL 2880.CD V

Описание

Номинальные параметры конденсатора Thermokey серии L — холодопроизводительность 1 102,7 кВт при использовании хладагента R404A и температурном напоре ΔT = 15 K; рабочая конфигурация теплообменных секций оформлена по параметрам EN 327 в варианте 16×800 мм. Расход воздуха через пакет секций при вертикальном обдуве составляет порядка 248 000 м3/ч, при этом в составе блока используются 16 вентиляторов диаметром 800 мм; объём трубной системы — 387 л, площадь поверхности теплообмена — около 2 282 м2. Уровень звукового давления на расстоянии 10 м — 58 dBA; гидравлические подключения выполнены парами патрубков Ø76 мм (вход) и Ø54 мм (выход).

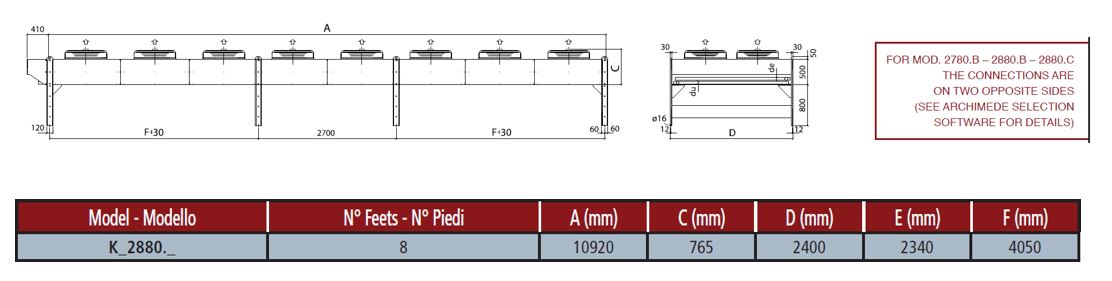

Конструктивно агрегат представляет собой выносной воздухоохлаждаемый конденсатор с вертикальным направлением потока воздуха, где вентиляторные модули формируют сквозной обдув через секции теплообменника. Модульная сборка секций (16×800 мм) обеспечивает компактную укладку теплообменных блоков и упрощает размещение трубных коллекторах и патрубков для подключения к холодильному контуру.

Корпус и несущие элементы изготовлены из оцинкованной стали с порошковым покрытием, рассчитанным на эксплуатацию во внешней среде и на сопротивляемость атмосферным осадкам; конфигурация теплообменных секций реализована в соответствии с указанным стандартом, что определяет геометрию оребрения и расположение труб. Применение стандартных патрубковых диаметров обеспечивает совместимость с промышленными магистралями трубопроводов.

Агрегат предназначен для включения в промышленные холодильные системы коммерческих и производственных объектов (склады, логистические центры, пищевое производство), где требуется кондиционирование больших объёмов воздуха и высокая конденсационная способность; рассчитан на работу с хладагентом R404A и интеграцию в существующие проекты с соответствующими гидравлическими подключениями.
