Конденсатор Thermokey серии «L» 734.5 кВт, R404a, ∆T=15 K, EN 327 12х800 мм, KL 2680.BD V
- Артикул: KL 2680.BD V
- Бренд: Thermokey
- Вес кг: 1 461
- Исполнение: вертикальный воздушный поток (V)
- Объем труб л: 222
- Площадь теплообмена м2: 1 284
- Производитель: Thermokey
- Вентиляторы шт х Диаметр мм: 12х800
- Патрубки Вход / Выход мм: 2x76 / 2x42
- Расход воздуха м3/час: 198 000
- Производительность кВт R404A DT15K EN327: 734,5
- Уровень шума dBA 10м: 57
Описание
Конденсатор Thermokey серии L рассчитан на отвод тепла при работе с хладагентом R404A и обеспечивает теплопередачу 734,5 кВт при перегреве ΔT=15 K по методике EN 327; при этом проектный воздухообмен через блок составляет около 198 000 м3/ч, что достигается за счёт двенадцати осевых вентиляторов диаметром 800 мм. Общая площадь теплообмена корпуса и теплообменных поверхностей составляет 1284 м2, объём трубной системы — 222 л, что влияет на теплоёмкость и гидравлические характеристики контура. Уровень акустического давления на дистанции 10 м заявлен на уровне 57 dBA, что учитывается при планировке размещения оборудования в зоне эксплуатации.

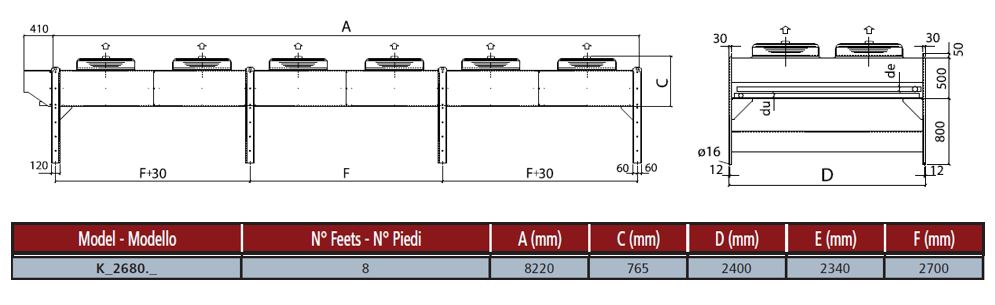

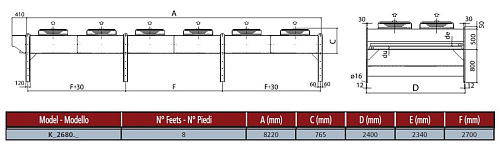

Конструкция выполнена как выносной вертикальный конденсатор с вертикальным направлением воздушного потока (исполнение V). Массив вентиляторов расположен для обеспечения однородного прохода воздуха через теплообменную решётку; трубная система и патрубки подключения выполнены в конфигурации, предусматривающей подвод и отвод хладагента через два входных патрубка Ø76 мм и два выходных Ø42 мм. Конфигурация соответствует промышленным требованиям к обслуживанию и подъёму пропускной способности конденсации при больших расходах воздуха.
Кузов и наружные панели агрегата выполнены с учётом наружной установки: корпус изготовлен из оцинкованной стали с внешней полиэфирной (порошковой) окраской, устойчивой к атмосферным воздействиям и коррозии, что продлевает сроки службы в агрессивных климатических условиях. Теплообменные элементы спроектированы в соответствии со стандартом EN 327, применённая трубная разводка и увеличенная площадь оребрения направлены на повышение эффективности конденсации при заданном режиме работы.
Конденсатор предназначен для интеграции в промышленные холодильные системы предприятий торговли, складской логистики и пищевой промышленности, где требуется удалённое расположение конденсационной части с высокой производительностью. Соединительные размеры патрубков и гидравлический объём позволяют использовать агрегат в системах с большими хладагентооборотами и с существующей трубной разводкой, рассчитанной на R404A.
