Конденсатор Thermokey серии «L» 620.8 кВт, R404a, ∆T=15 K, EN 327 10х800 мм, KL 2580.BD V

Описание

Конденсатор Thermokey серии L рассчитан на работу с хладагентом R404A при перепаде температур конденсации ∆T=15 K; по методике EN 327 номинальная производительность при этих условиях составляет 620,8 кВт. Для теплообмена предусмотрена площадь порядка 1 070 м2 при объёме трубной системы 119 л, что определяет тепловой потенциал и гидравлические параметры агрегата. Расход воздуха через секцию достигает примерно 165 000 м3/ч, обеспечивается десятью вентиляторами диаметром 800 мм, уровень звукового давления на расстоянии 10 м составляет около 56 дБА; присоединительные патрубки выполнены в конфигурации 2×64 мм для входа и 2×42 мм для выхода.

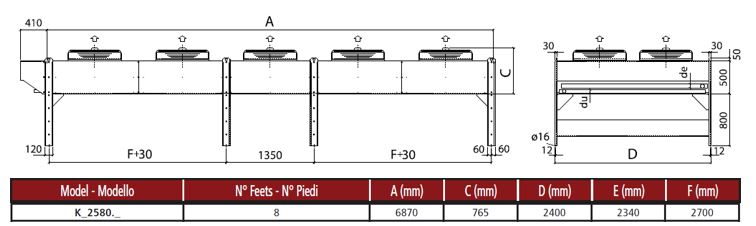

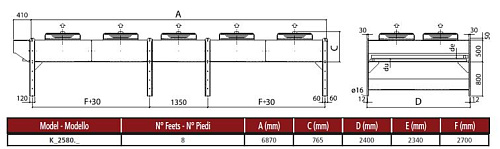

Конструктивно агрегат выполнен в исполнении с вертикальным направлением воздушного потока: вентиляторы расположены над теплообменной секцией для организации принудительной конвекции сверху вниз. Теплообменник спроектирован в соответствии с требованиями EN 327, исполнение секции согласовано с размерами вентиляторной группы (10×800 мм), что учитывает модульность и монтажные требования при подключении внешних холодильных контуров.

Корпус и элементы ограждения изготовлены из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает базовую коррозионную защиту при наружной установке. Теплообменная секция и трубопроводы выполнены в соответствии с промышленными требованиями и стандартами качества, применяемыми для выносных конденсаторов коммерческого и промышленного класса.

Предназначен для установки в выносных конденсаторных блоках холодильных систем промышленных и коммерческих объектов: распределительные и логистические центры, крупные холодильные и морозильные комплексы пищевой промышленности и торговли. Совместим с холодильными схемами, рассчитанными на R404A, и допускает подключение по указанным диаметрам патрубков при организации параллельных ветвей трубопровода.
