Конденсатор Thermokey серии «L» 493.8 кВт, R404a, ∆T=15 K, EN 327 8х800 мм, KL 2480.BD V

Описание

Конденсатор Thermokey серии L (модель KL 2480.BD V) — выносной агрегат вертикального воздушного потока, рассчитанный на работу с хладагентом R404A; номинальная теплоотдача по методике EN 327 при температурном перепаде 15 K составляет 493,8 кВт. Рабочая площадь теплообмена составляет 856 м², суммарный объём трубной системы — 95 л, конструктивный воздухообмен через блок обеспечивает пропускную способность около 132 000 м³/ч, акустический уровень на расстоянии 10 м — 55 dBA; гидравлические подключения выполнены парно с диаметрами условно 54 мм и 35 мм для входа и выхода.

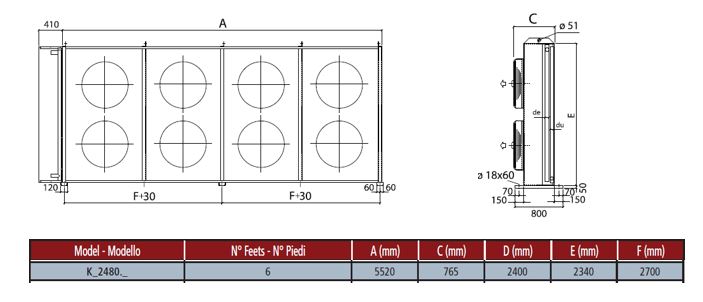

Вертикальный поток воздуха создаётся системой из восьми осевых вентиляторов диаметром 800 мм, размещённых для равномерного обтекания теплообменного блока и эффективного отвода тепла. Теплообменник сконструирован в соответствии с требованиями EN 327, что определяет распределение трубных пучков и рабочие параметры при заданном ∆T; расположение патрубков и доступные сервисные зоны обеспечивают подключение к магистралям и проведение технического обслуживания.

Корпус выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что снижает риск коррозионного износа при наружной установке. Применённая конструкция вентиляторного узла и теплообменного блока рассчитана на эксплуатацию в промышленных условиях и обеспечивает совместимость с типовыми монтажными и сервисными процедурами для выносных конденсаторов.

Агрегат предназначен для интеграции в промышленные холодильные контуры — в установках складов, логистических центров и предприятий пищевой промышленности — где требуются высокие теплоотдача и пропускная способность воздуха; совместим с системами, эксплуатирующими R404A и рассчитан на работу при пониженном температурном режиме испарения, соответствующем ∆T 15 K.
