Конденсатор Thermokey серии «L» 287.1 кВт, R404a, ∆T=15 K, EN 327 6х800 мм, KL 2380.AD V

Описание

Конденсатор Thermokey серии L (модель KL 2380.AD V) рассчитан на работу с хладагентом R404A и имеет номинальную тепловую мощность по методике EN 327 при температурном подходе ΔT = 15 K на уровне 287,1 кВт; площадь теплообмена трубного пучка составляет порядка 428 м2, объём трубной системы — 49 л. Для обеспечения теплового обмена через пакет оребрённых труб применена схема вертикального прохождения воздуха с расчетным расходом воздуха приблизительно 106 200 м3/ч.

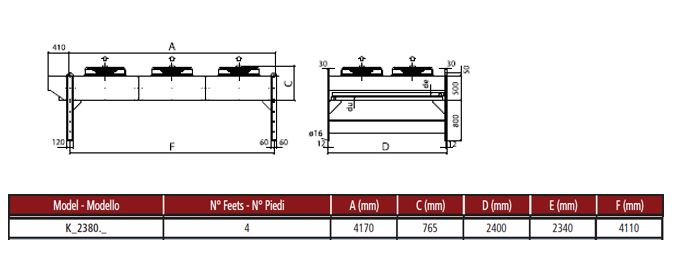

Агрегат выполнен в исполнении с вертикальным воздушным потоком: поток создают шесть осевых вентиляторов крупного диаметра (800 мм), размещённых над теплообменным блоком для равномерного продувания пучка. На корпусе предусмотрены по два присоединительных патрубка на этапе входа и выхода (диаметры 42 мм и 35 мм соответственно), что обеспечивает возможность гидравлического разделения и подключения нескольких контуров при монтаже.

Корпус агрегата изготовлен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает долговременную эксплуатацию в наружных условиях. Конструкция теплообменного пучка и методика расчёта соответствуют требованиям EN 327; для снижения акустического воздействия при эксплуатации использованы вентиляторы большого диаметра, при этом измеренный уровень шума на расстоянии 10 м составляет 54 dBA.

Применение конденсатора ориентировано на выносные холодильные установки средней и высокой мощности: промышленные холодильные и морозильные камеры, пищевые производства, распределительные склады и крупные торговые холодильные системы, использующие R404A и требующие вертикальной схемы обдува и парных присоединений для интеграции в проектную схему трубопроводов.
