Конденсатор Thermokey серии «L» 123.1 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KL 2180.BD V

Описание

Конденсатор Thermokey серии L предназначен для работы с хладагентом R404A и обеспечивает теплопередачу 123,1 кВт при расчётной температурной разнице 15 K по методике EN 327; номинальная пропускная способность воздушного потока составляет порядка 33 000 м3/ч, площадь теплообмена змеевиков — 214 м2, а объём трубной системы — 25 л. Для подключения к холодильному контуру предусмотрены пара входных патрубков диаметром 35 мм и пара выходных диаметром 22 мм; уровень звукового давления на расстоянии 10 м заявлен на уровне 49 дБА.

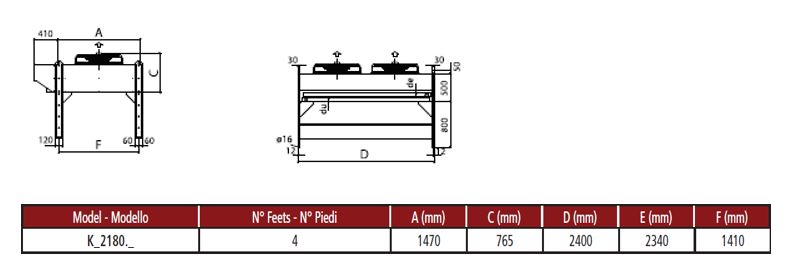

Агрегат выполнен как выносной конденсатор с вертикальным направлением воздушного потока; теплообменный блок продувается двумя осевыми вентиляторами диаметром 800 мм, что обеспечивает требуемый объёмный расход воздуха и характер распределения потока через секции теплообмена. Конструкция допускает обслуживание элементов без демонтажа основных узлов за счёт модульной компоновки секций и удобного доступа к трубопроводам и вентиляторам.

Корпус и наружные панели изготовлены из оцинкованной стали с порошковым полимерным покрытием, обеспечивающим стойкость к атмосферным воздействиям при наружной эксплуатации. Конструкция теплообменных змеевиков и гидравлического контура выполнена в соответствии с методикой и требованиями EN 327; применены технологические решения, характерные для промышленных выносных конденсаторов.

Применение устройства ориентировано на внешние установки промышленных и коммерческих холодильных систем, в том числе для морозильных камер и складов пищевой продукции; совместимо с холодильными центрами, использующими R404A и требующими порядка 120 кВт холодильной мощности при ΔT=15 K по EN 327.
