Конденсатор Thermokey серии «L» 99.1 кВт, R404a, ∆T=15 K, EN 327 2х800 мм, KL 2180.AD V

Описание

Конденсатор Thermokey серии L (модель KL 2180.AD V) рассчитан на холодопроизводительность 99,1 кВт при использовании хладагента R404A и температурном перепаде ΔT = 15 K в соответствии со стандартом EN 327; поверхность теплообмена составляет 143 м², объём трубной системы — 17 л; воздушный поток через теплообменник обеспечивается расходом порядка 35 400 м³/ч, уровень акустического давления на расстоянии 10 м — 49 дБ(А). Патрубки для подвода и отвода хладагента выполнены по схеме 2×35 мм вход / 2×22 мм выход, что определяет конфигурацию подключаемых линий.

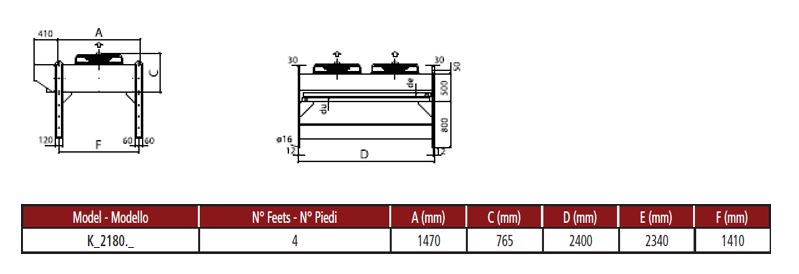

Исполнение агрегата предполагет вертикальный поток воздуха и оснащение двумя осевыми вентиляторами диаметром 800 мм, расположенными для принудительной продувки теплообменной поверхности; такая конструкция обеспечивает равномерный теплообмен по площади радиатора и упрощает организацию воздухообмена при наружной установке. Конфигурация патрубков и разделение трубной системы соответствуют схемам подключения нескольких контуров в системах компрессорно-конденсаторного оборудования.

Корпус агрегата выполнен из оцинкованной стали с порошковой окраской, рассчитанной на устойчивость к атмосферным осадкам; конструктивно теплообменник и трубная система сконструированы в соответствии с требованиями EN 327 для определения холодопроизводительности при типовом перепаде температуры. Модель снабжена типовыми элементами, обеспечивающими эксплуатационную стойкость при условии наружной эксплуатации.

Конденсатор предназначен для интеграции в холодильные установки, рассчитанные на применение хладагента R404A и требующие примерно 100 кВт конденсационной мощности при ΔT 15 K; область применения включает промышленные и коммерческие низкотемпературные холодильные контуры, удалённые конденсаторы для складов, объектов пищевой переработки и распределительных центров.
