Конденсатор Thermokey серии «L» 500.8 кВт, R404a, ∆T=15 K, EN 327 7х800 мм, KL 1780.CD V

Описание

Конденсатор Thermokey серии L спроектирован для работы с хладагентом R404A и обеспечивает теплопередачу, эквивалентную 500,8 кВт при расчетной температурной разности конденсации ∆T = 15 K в соответствии с методикой EN 327; общая площадь теплообмена составляет примерно 1 104 м2, при этом внутренний объем трубной системы — 188 л. Проходной воздухообмен через теплообменный блок достигает порядка 112 700 м3/ч, акустический уровень на расстоянии 10 м составляет 55 дБ(А).

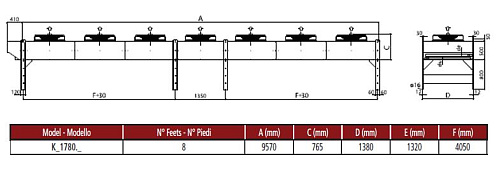

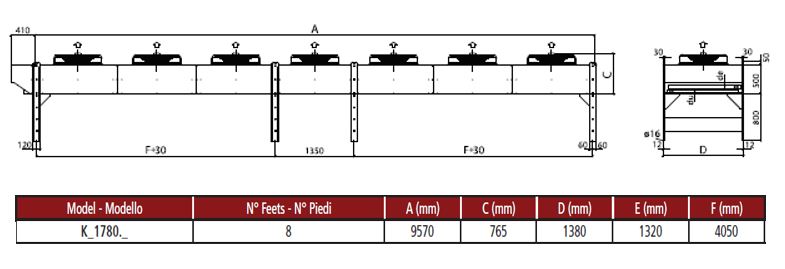

Конструкция выполнена для вертикального потока воздуха: теплообменный модуль сформирован в конфигурации EN 327 7×800 мм и оснащён семью вентиляторами диаметром 800 мм, расположенными так, чтобы обеспечивать равномерное продувание поверхности теплообмена. Патрубки подвода и отвода хладагента имеют условные диаметры 76 мм и 54 мм соответственно; конструктивное исполнение соответствует варианту KL 1780.CD V с вертикальной компоновкой.

Корпус агрегата выполнен из оцинкованной стали с порошковым покрытием, устойчивым к атмосферным воздействиям, что обеспечивает защиту от коррозии наружных элементов и металлической обшивки. Теплообменный блок и трубная система соответствуют требованиям, принятým для выносных конденсаторов по EN 327, что влияет на технологию изготовления и проверку рабочих параметров.

Применение типично для стационарных выносных конденсаторов в холодильных системах торговых комплексов, складов, холодильных камер и предприятий пищевой переработки, где требуется конденсация с высокой производительностью при вертикальной схеме воздухообмена и совместимость с системами на базе R404A.

Документация

Каталог оборудования
(2 455.50 Kb)
